8.6 直流和交流输入条件下满负载时的热像图（15V，4.0A）

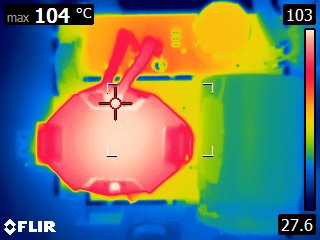

GUID-20220107-SS0I-RDN2-Z9Z8-VGGTGFNG8L8D-low.jpg图 8-14 VIN = 500VDC，顶部变压器绕组：104°C
GUID-20220107-SS0I-VMML-FKNV-QD1WSD5Z8H3Q-low.jpg图 8-16 VIN = 250VDC，顶部变压器绕组：88.3°C

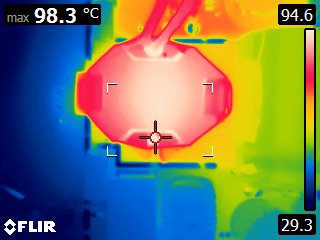

GUID-20220107-SS0I-SJ2X-ZD53-3LCB4NNMX98S-low.jpg图 8-18 VIN = 264VAC，顶部变压器绕组：98.3°C
GUID-9805B7C7-60E3-475A-91A5-80739DFAD36A-low.jpg图 8-20 VIN = 180VAC，顶部变压器绕组：91.5°C
GUID-760A57E2-6F0B-4E31-A69A-6A85DD385FFD-low.jpg图 8-15 VIN = 500VDC，底部 VS 钳位齐纳二极管 D12：102°C

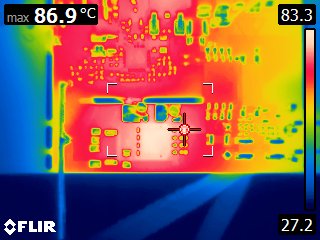

GUID-0F87581A-1094-47E2-8E85-4967A416B036-low.jpg图 8-17 VIN = 250VDC，底部 SR-FET 栅极驱动 R11：86.9°C

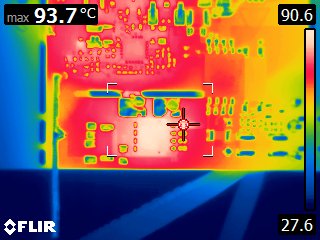

GUID-C796A086-93C2-4556-98E1-970C8137EDD0-low.jpg图 8-19 VIN = 264VAC，底部 SR-FET 栅极驱动 R11：93.7°C
GUID-8106E386-7575-420E-A2A5-0ADD4D17E7AF-low.jpg图 8-21 VIN = 180VAC，底部 SR-FET 栅极驱动 R11：88.6°C
