1.3 EVM 板

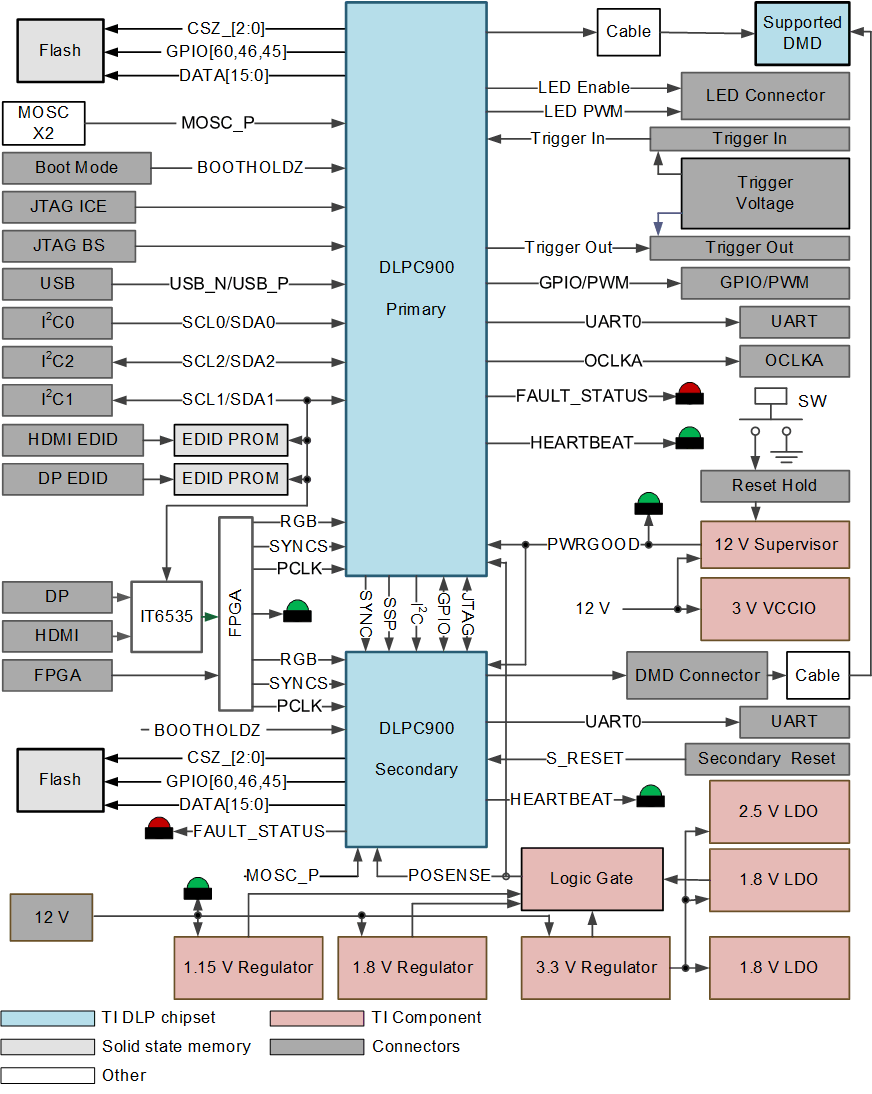

DLP LightCrafter 双 DLPC900 EVM 包含能够控制支持的双控制器 DMD 的电子器件。EVM 提供多种接口选项：USB、I2C、触发输入和输出，以及通过 HDMI 或 DisplayPort 连接器的视频输入。图 1-2 显示了 DLP LightCrafter 双 DLPC900 EVM 的 EVM 方框图。

DLPC900 DLP LightCrafter 双 DLPC900 EVM 方框图图 1-2 DLP LightCrafter 双 DLPC900 EVM 方框图

DLP LightCrafter 双 DLPC900 EVM 的主要元件包括：

  • 视频分割器 FPGA
  • 两个 DLPC900 数字 DMD 控制器
  • 并行 FLASH 内存，用于存储每个 DLPC900 的编程和图案图像
  • 支持 DLP 子系统所需的所有电源
  • 一个 IT6535 数字接收器，用于 HDMI 和 DisplayPort 视频输入
