Jacinto7 EVM - GESI 扩展板为用户提供了验证 Jacinto7 SoC 的 RGMII 和 RMII 控制器的选项。

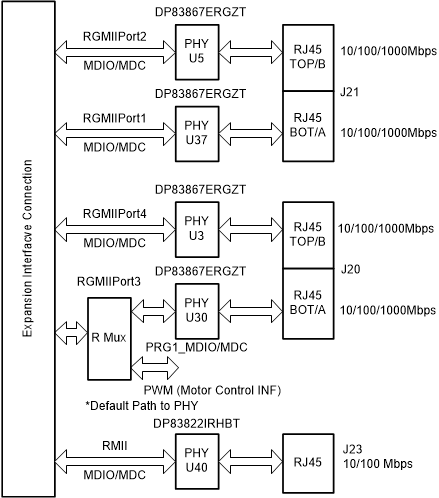

GESI 使用四个 DP83867 千兆位以太网,支持 4 个 RGMII 接口。它连接到 2 个堆叠 RJ45 连接器 J20A & J20B 与 J21A & J21B。这些 PHY 的默认配置可由 PHY 配置引脚的电阻器搭接决定。
端口 | RGMII 端口 1 | RGMII 端口 2 | RGMII 端口 3 | RGMII 端口 4 |
---|---|---|---|---|
连接器 | J21A | J21B | J20A | J20B |
PHY 地址 | 00000 | 00011 | 01100 | 01111 |
自动协商 | 启用 | 启用 | 启用 | 启用 |
ANEGSel | 10/100/1000 | 10/100/1000 | 10/100/1000 | 10/100/1000 |
RGMII 时钟偏移 TX | 0ns | 0ns | 0ns | 0ns |
RGMII 时钟偏移 RX | 2ns | 2ns | 2ns | 2ns |
在这些 RGMII PHY 上,CPSWxG 或 Jacinto7 处理器的主域 RGMII 接口可通过软件配置进行验证,这是处理器特定的特性。
以太网 PHY 管理总线 MDIO-MDC 通过 2:1 多路复用器 SN74CB3Q3257PWR 进行连接。有关多路复用器选择 GPIO 的详细信息,请参阅Topic Link LabelB。
DP83822IRHBT 的 RMII 连接提供 10/100Mbps 端口 (J23)。
