4.12 测试接头

表 4-10 包含测试接头的引脚排列详情。图 4-19 中显示了 GESI 板上的测试接头。

表 4-10 J22（测试接头）连接器的引脚排列
J22 连接器引脚排列
引脚 网络名称 引脚 网络名称
1 TH_EHRPWM0_SYNCI 9 EHRPWM0_B
2 EHRPWM1_B 10 EHRPWM_TZn_IN2
3 TH_EHRPWM0_SYNCO 11 EHRPWM1_A
4 EHRPWM_TZn_IN1 12 TH_UART4_RTSn
5 TH_EHRPWM_TZn_IN0 13 TH_UART4_TXD
6 EHRPWM2_A 14 TH_UART4_RXD
7 EHRPWM0_A 15 TH_UART4_CTSn
8 EHRPWM2_B 16 DGND

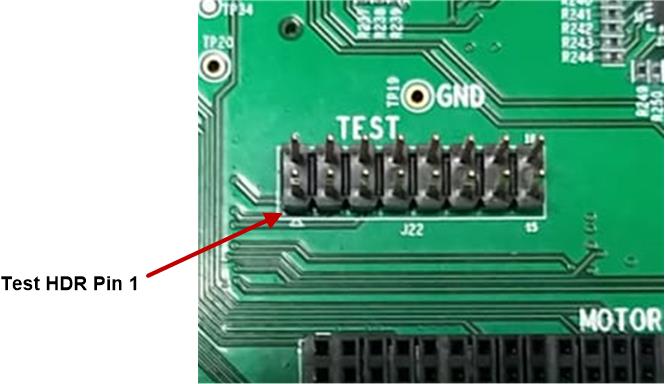

GUID-ACDCD525-94BE-40D1-96F2-F1036DE64F73-low.jpg图 4-19 测试接头
