MUX_MC/BP_SEL

信号 PRG1_PWM(U29 的输出)和 McASP10(来自扩展连接器)是 2:1 多路复用器 U41 的输入。多路复用器 U41 的控制信号 MUX_MC/BP_SE 可将输入信号连接到电机控制接口或 Booster pack 接口。Jacinto7 EVM CP 板配置开关 SW3 位置 8 可将 MUX_MC/BP_SE 设为高电平或低电平。

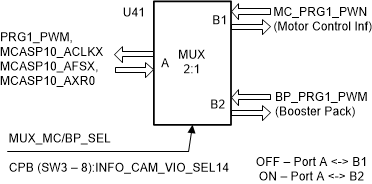

GUID-BB7E7FC8-E204-4B1F-800F-CA4D3D663FEF-low.gif图 4-12 MC_PRG1_PWM/BP_PRG1_PWM 多路复用器
