5.2.2 脚本

在脚本页面中，允许自动执行一组定制的 SPI 转 FPGA 命令，以扫描并运行各种测试。脚本端使用 Python 编程语言。例如，可出于演示目的使用 Python 脚本循环显示所有图像/视频内容。

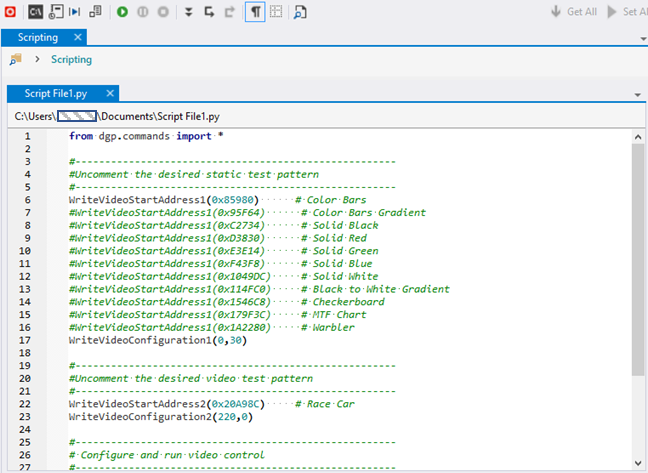

GUID-20210126-CA0I-R9HX-R8VW-DTZ2LD0LBBNK-low.png图 5-11 DLP 控制程序 - 脚本

若要运行 Python 脚本，请点击页面顶部绿色的 Run Script（运行脚本）按钮。如果未将 Python 脚本编程为自动结束，则可以点击页面顶部红色的 Stop Script（停止脚本）按钮随时停止脚本。

关于 Python 脚本工具可以调用的可用功能列表，请导航至菜单栏中的 Help → Scripting Reference （帮助 → 脚本参考）以打开脚本参考手册。每种功能都包含描述和输入/输出参数的详细信息。

GUID-20210126-CA0I-LSKC-M0L8-RLSR0MQD2LPC-low.png图 5-12 DLP 控制程序 - 脚本参考
