4.2.6 交流负载诊断部分

交流负载诊断功能的作用是报告扬声器阻抗和相位。可以对一个通道执行诊断，也可以对所有四个通道执行诊断。

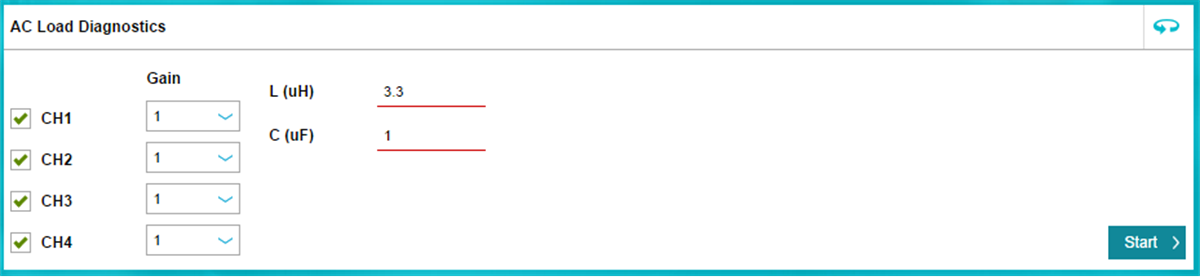

GUID-20200915-CA0I-2VFH-WBHT-V8DMTGVRWRWT-low.png图 4-9 交流负载诊断部分

选择正确的输出阻抗并点击“Start >”（开始）按钮。按照弹出的说明运行负载诊断。

点击“AC Load Diagnostics”（交流负载诊断）框右上角的 GUID-B428C6DC-D45B-4F6C-AE05-3385C7AB3530-low.png 图标即可查看结果。
