3.3 PurePath™ Console 3 – TPA6304Q1EVM 寄存器映射窗口

点击“Home”（主页）窗口中的“Register Map”（寄存器映射）框以显示“Register Map”（寄存器映射）窗口。寄存器映射表明 TPA6304-Q1 器件中所有寄存器的当前设置。

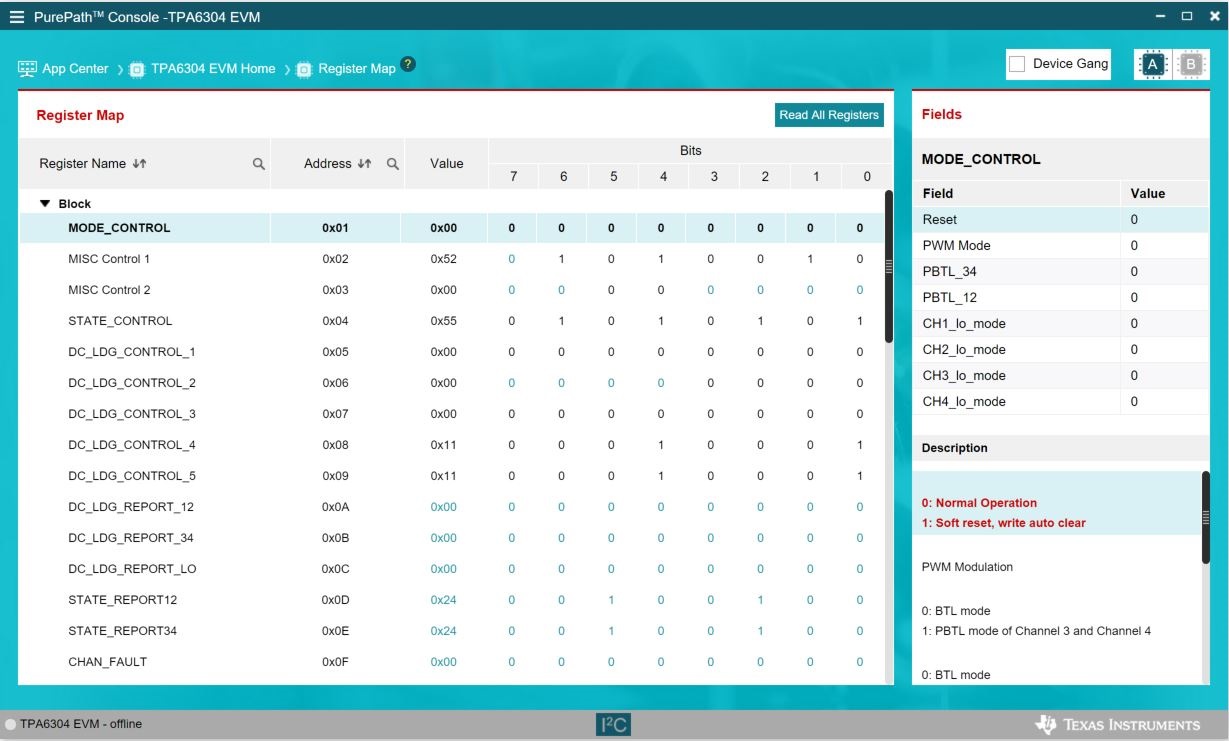

GUID-C849890A-3A45-4799-B8EB-997B507571BE-low.jpg图 3-7 TPA6304Q1EVM 寄存器映射窗口
