4.2 器件监测与控制窗口中的 TPA6304-Q1 设置

大多数寄存器设置都是在“Device Monitor & Control”（器件监测与控制）窗口中完成的，下面的 TPA6304-Q1 “Register Map”（寄存器映射）窗口用于参考。

点击 TPA6304Q1EVM 应用窗口左下角的“CONNECT”（连接）按钮，请参见图 3-6。此时 TPA6304Q1EVM 旁边的 LED 灯从灰色转为绿色，“CONNECT”（连接）按钮变为“DISCONNECT”（断开连接）按钮。

点击 TPA6304-Q1 Device Monitor & Control （器件监测与控制）框后，出现的窗口如图 4-2 所示。

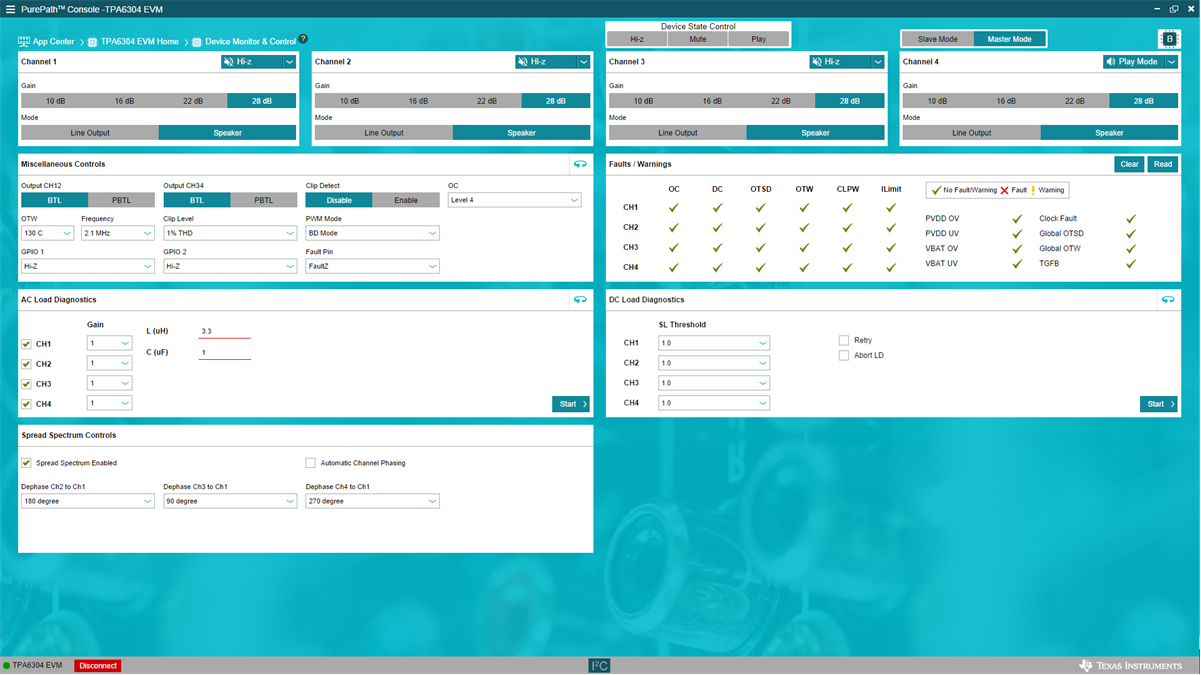

GUID-20200915-CA0I-PQ5T-GLJJ-XRDDH57ZBWPZ-low.png图 4-2 器件监测与控制窗口

此窗口包含“Device State Control”、“Channel Control”、“Miscellaneous Controls”、“Fault/Warning Signal Configuration”、“Faults and Warnings”、“AC Load Diagnostics”、“DC Load Diagnostics”和“Spread Spectrum Controls”等 8 个主要部分。
