器件状态控制部分

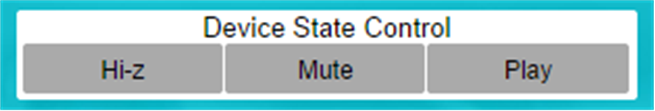

用户可通过此部分来同时控制所有 4 个通道,而不是一次改变一个通道。如果选择“Hi-Z”,所有 4 个通道都处于高阻态。“Channel Control”(通道控制)部分中每个通道的显示信息体现了按钮选择情况。

GUID-20200915-CA0I-2MFV-FHVF-TCJMWKF3WBNV-low.png图 4-3 器件状态控制部分

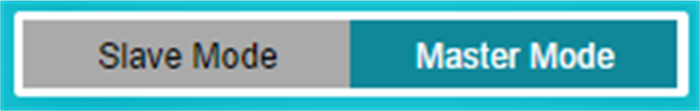

“Master/Slave Mode Selector”(主/从模式选择器)开关位于“Device State Control”(器件状态控制)部分的右侧。器件的默认状态为“Master Mode”(主模式)。

GUID-20200915-CA0I-SKHW-L3KP-SQBXJLK663DD-low.png图 4-4 主模式/从模式部分
