4.2.8 展频控制部分

用户可通过“Spread Spectrum Controls Section”（展频控制部分）来控制与展频和电磁传导率/干扰管理相关的特性。

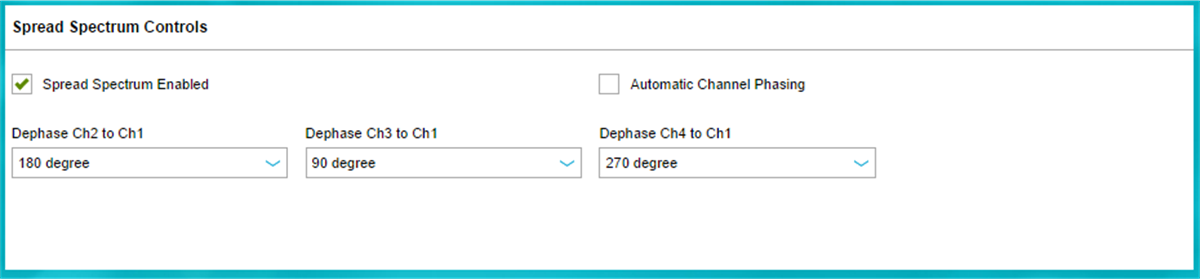

GUID-20200915-CA0I-LCCB-FPSC-9GGZGJRPHB8B-low.png图 4-11 展频控制部分

默认情况下，将启用展频。可以点击“Spread Spectrum Enabled”（展频已启用）按钮来禁用该功能。若要重新启用，只需再次点击此框。

此部分中的另一个按钮是“Automatic Channel Phasing”。默认情况下，“Automatic Channel Phasing”（自动 通道定相）是禁用的，但可按照启用展频的方法来启用。

三个下拉菜单 -“Dephase Ch2 to Ch1”、“Dephase Ch3 to Ch1”和“Dephase CH4 to Ch1”可以控制各通道的输出相位。可通过设置使各通道与通道 1 的相位差为“0 degree”、“45 degree”、“90 degree”、“135 degree”、“180 degree”、“225 degree”、“270 degree”或“315 degree”。“Dephase Ch2 to Ch1”、“Dephase Ch3 to Ch1”和“Dephase CH4 to Ch1”的默认值分别为“180 degree”、“90 degree”和“270 degree”。
