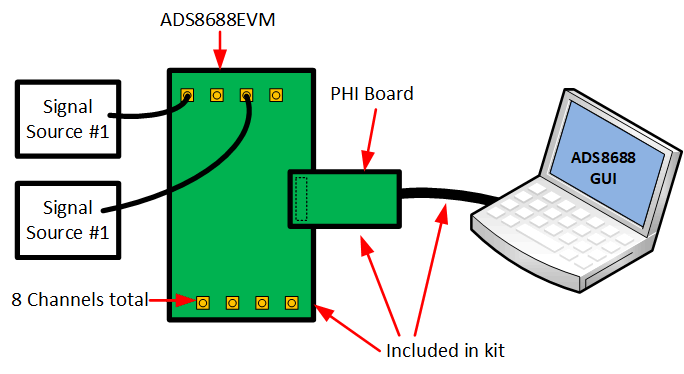

2 ADS8688EVM-PDK 概述

表 1-1 列出了可从德州仪器 (TI) 下载的相关文档，网址为

ADS8688EVM 的特性

• ADS8688 ADC 诊断测试和准确性能评估所需的硬件和软件
• USB 供电 - 无需外部电源
• PHI 控制器提供可通过 USB 2.0（或更高版本）方便地连接至 ADS8688 ADC 的通信接口，以实现功率传输以及数字输入和输出
• 适用于 64 位 Microsoft Windows™7、Windows 8 和 Windows 10 操作系统的易用评估软件
• 该软件套件包括用于数据采集、直方图分析和频谱分析的图形工具。该套件还具有将数据导出至文本文件以便进行后期处理的配置。图
• 内部 4.096V 电压基准。
• 各个通道具有双极（±10.24V、±5.12V、±2.56V）或单极（0V 至 10.24V、0V 至 5.12V）输入范围。
• 四个通道具有板载二阶巴特沃斯低通滤波器。
• 用于为二阶巴特沃斯低通滤波器产生 ±15V 双极电源的板载稳压器。
• 负模拟输入 (AIN_xGND) 能够接受 ±100mV 信号。

ADS8688EVM 的特性：

• 八个输入通道，连接至应用于 SMA 连接器或接头的外部单端信号源
• 串行接口通过 60 引脚连接器 (J3) 连接到 PHI 控制器。
• 串行接口通过 60 引脚连接器 (J2) 连接到 PHI 控制器。
• 所有器件的电源均由 USB 通过 PHI 控制器提供。
• 车载超低噪声低压降 (LDO) 稳压器产生 5.0V AVDD 电源。从 PHI 控制器输入到 LDO。
• 由 PHI 控制器供电的 DVDD (3.3V)。
