6.1 应安装的软件

从 ADS8688EVM 的“Tools and Software”文件夹下载最新版本的 EVM GUI 安装程序，然后运行 GUI 安装程序以在计算机上安装 EVM GUI 软件。

警告：

在将 EVM GUI 安装程序下载到本地硬盘之前，请手动禁用计算机上运行的任何防病毒软件。根据防病毒软件设置的不同，安装程序可能会显示错误消息。可以删除 exe 文件。

接受许可协议，并按照图 6-1 中显示的屏幕说明进行操作，以完成安装。

GUID-20200901-CA0I-RMS1-B21B-5CDJ9CPVJZHG-low.gif图 6-1 ADS8688 软件安装提示

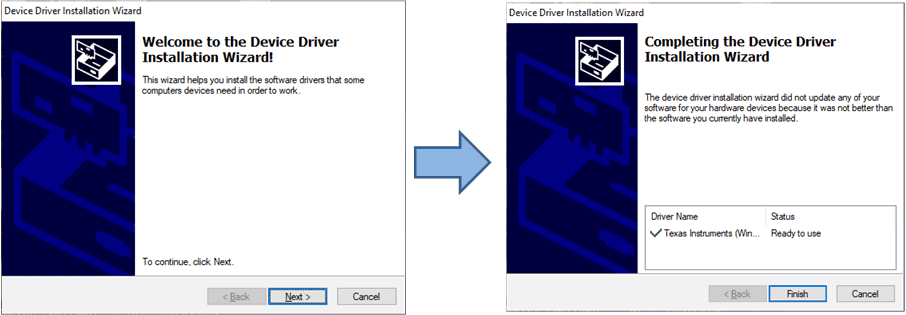

在 ADS8688EVM GUI 安装过程中，屏幕上会显示器件驱动程序安装提示（如图 6-2 中所示）。点击“Next”（下一步）继续。

GUID-82869DDF-E47C-4753-900D-99F7C96287C0-low.gif图 6-2 器件驱动程序安装向导提示

ADS8688EVM 需要 LabVIEW™ 运行时引擎，如果尚未安装此软件，可能会提示进行安装，如 图 6-3 中所示。

GUID-97084009-DCAD-4C54-9F85-C615BCA32E59-low.gif图 6-3 LabVIEW 运行时引擎安装

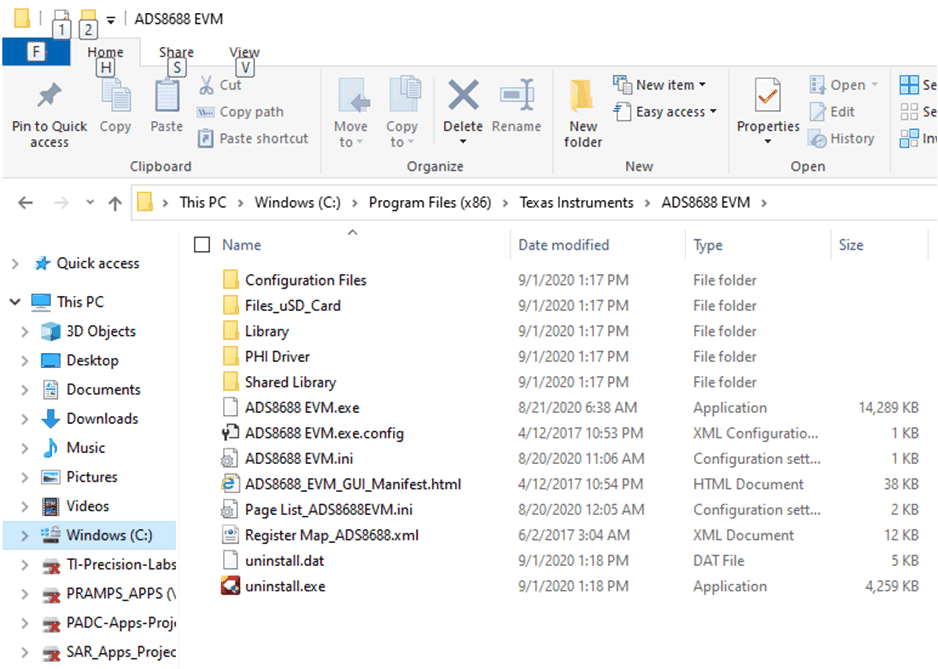

完成这些安装后，验证 C:\Program Files (x86)\Texas Instruments\ADS8688EVM 如图 6-4 中所示。

GUID-20200901-CA0I-TKMX-2S24-C5C8X3LMCRKR-low.gif图 6-4 安装后的 ADS8688EVM GUI 文件夹
