7.2 修改硬件并使用软件来评估系列中的其他器件

ADS8688 是相关器件系列中的一款产品。此 EVM 硬件和软件支持整个系列，因为所有器件都是引脚对引脚兼容的。表 7-1 列出了该系列中的其他兼容器件。以下过程显示了如何修改硬件并使用软件来评估此系列中的其他器件。

  1. 卸下 ADS8688 并使用待评估的器件替换此器件。
  2. 启用 EEPROM 进行写入。此过程通过使用镊子将开关 S2 切换到顶部位置来完成。图 7-3 详细介绍了此过程。
  3. 按照Topic Link Label7.1 所述连接 EVM 并启动 GUI。
  4. 根据当前安装的器件，使用 Tools（工具）菜单加载 EEPROM。成功完成此过程后，您将根据硬件上安装的器件在软件更新顶部看到状态栏。相关详细信息，请参阅图 7-4。
表 7-1 系列中的兼容器件
通道数量 分辨率
12 位 14 位 16 位 18 位
4 ADS8664 ADS8674 ADS8684 ADS8684A ADS8694
8 ADS8668 ADS8678 ADS8688 ADS8688A ADS8698

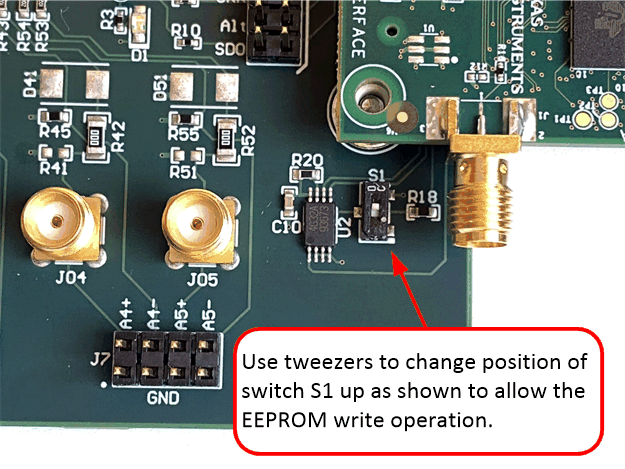

GUID-20210312-CA0I-2ZM8-PCMD-TDZDBVGMV5XL-low.gif图 7-3 启用 EEPROM 进行写入

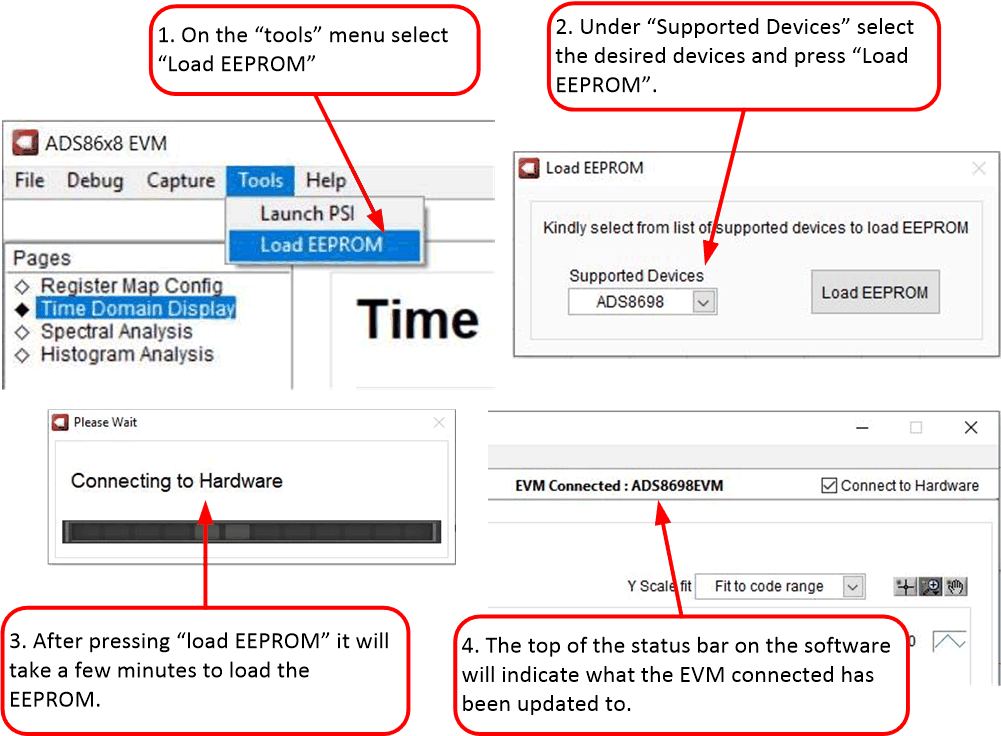

GUID-20210312-CA0I-FL0R-2SHS-FNWB8WL296NV-low.gif图 7-4 为新器件配置 EEPROM 和软件
