2.1.3 dTOF 计算方法 - 互相关

互相关是一种广泛用于信号处理的技术，用于测量两种信号之间的相似性和时滞关系。其核心理念是将一种信号（称为参考信号）相对于另一种信号（称为输入信号）滑动，并计算点积，以在不同的延迟下找到最匹配的信号。

对于离散信号 x[n] 和 y[n]，互相关函数 Rxy[k] 可表示为：

方程式 7. R x y k   =   ∑ n = - ∞ + ∞ x n y n + k

其中，k 是信号 y 相对于信号 x 的时间延迟。输出结果 Rxy[k] 提供了有关延迟 k 处两种信号之间的相似度的信息

输出互相关序列 Rxy[k] 显示了不同延迟时的相关性，通常以使互相关性最大化的延迟值 k 作为两种信号之间的时间延迟。因此，目标是找到延迟 k 值，以获得最大的 Rxy[k] 值。在 dTOF 计算中，使用 UPS 和 DNS 接收信号作为互相关算法的两种输入信号。在这种情况下，延迟 k 表示两种接收信号之间的时间差，可将其视为 dTOF 值。图 2-4 示出了如何进行两种离散信号的互相关计算的示例 (k = 0)。

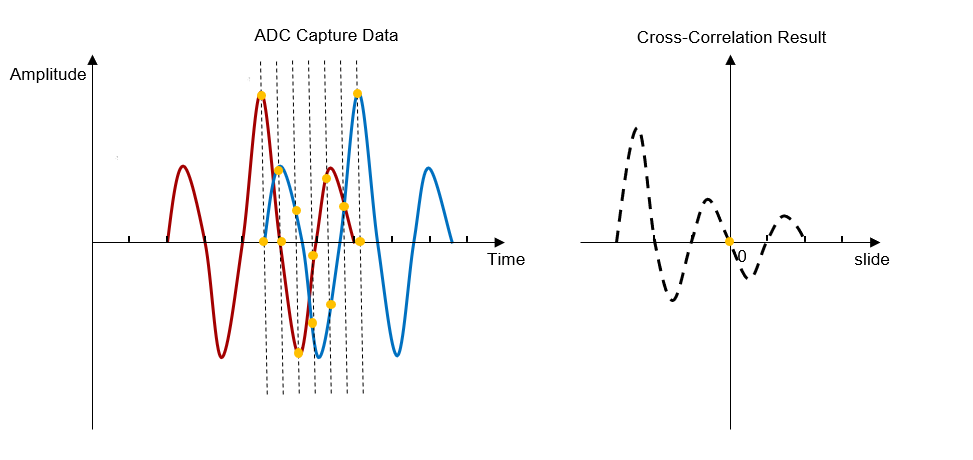

互相关计算图 2-4 互相关计算

图 2-5 显示了一个示例，演示了如何计算两个离散信号的互相关，其中在蓝色信号上左滑一个周期 (k = -1)。

在蓝色信号上左滑一个周期的互相关计算图 2-5 在蓝色信号上左滑一个周期的互相关计算

图 2-6 显示了一个示例，演示了如何计算两个离散信号的互相关，其中在蓝色信号上左滑五个周期 (k = -5)。在 k =-5 时，由于两种信号重叠，因此可实现最大互相关结果。

在蓝色信号上左滑五个周期的互相关计算图 2-6 在蓝色信号上左滑五个周期的互相关计算
