2.1.2 absTOF 计算方法 - Hilbert Wide

通过估计气体中的准确 absToF，不需要使用温度传感器来计算气体中的声速。在本参考设计使用的 USS SW 库中，使用 Hilbert 变换，通过计算接收信号的包络来确定 absToF。先计算每个捕获的包络最大值。然后确定此最大值的包络交叉给定比率。然后通过两个超过阈值和阈值线的包络点计算 absToF 偏移，如图 2-3 所示。

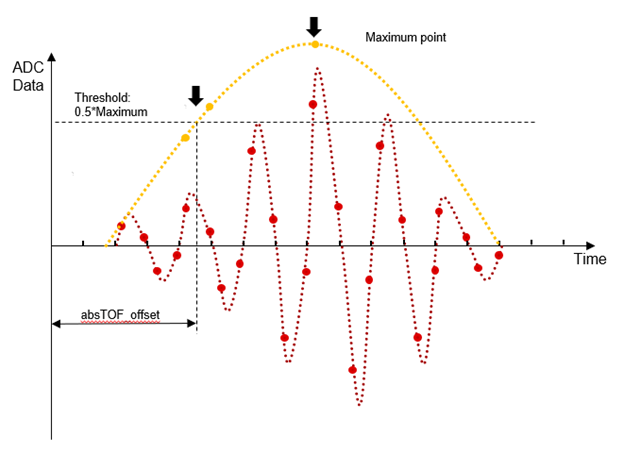

Hilbert Wide 算法图 2-3 Hilbert Wide 算法

因此 UPS 和 DNS absToF 通过方程式 6 确定。

方程式 6. absTOF = Tprop+TabsTOF_offset

其中：

  • Tprop 是通过 USS 设计中心 GUI（脉冲启动和 ADC 捕获之间的间隙）或应用配置预编程的传播时间，与给定仪表中超声波信号的估算传播时间相对应。

通常，此值范围可超过 150µs。absTOF 偏移对应于从 ADC 触发到包络超过包络最大值特定比率（通常选择为 50%）的时间。
