2.3 启动行为和开关节点注意事项

在反相降压/升压拓扑中，SW 引脚上的电压从 VIN 切换到 VOUT，而不是从 VIN 切换到 GND。当高侧 MOSFET 导通时，SW 节点会看到输入电压，而当低侧 MOSFET 导通时，SW 节点会看到器件接地，即输出电压。在启动期间，VIN 会上升以达到所需的输入电压。在 EN 引脚电压超过阈值电平且 VIN 超过 UVLO 阈值后，VOUT 开始斜降。随着 VOUT 继续斜降，SW 节点低电平随之下降。图 2-5 展示了输出电压产生的正常平滑启动。

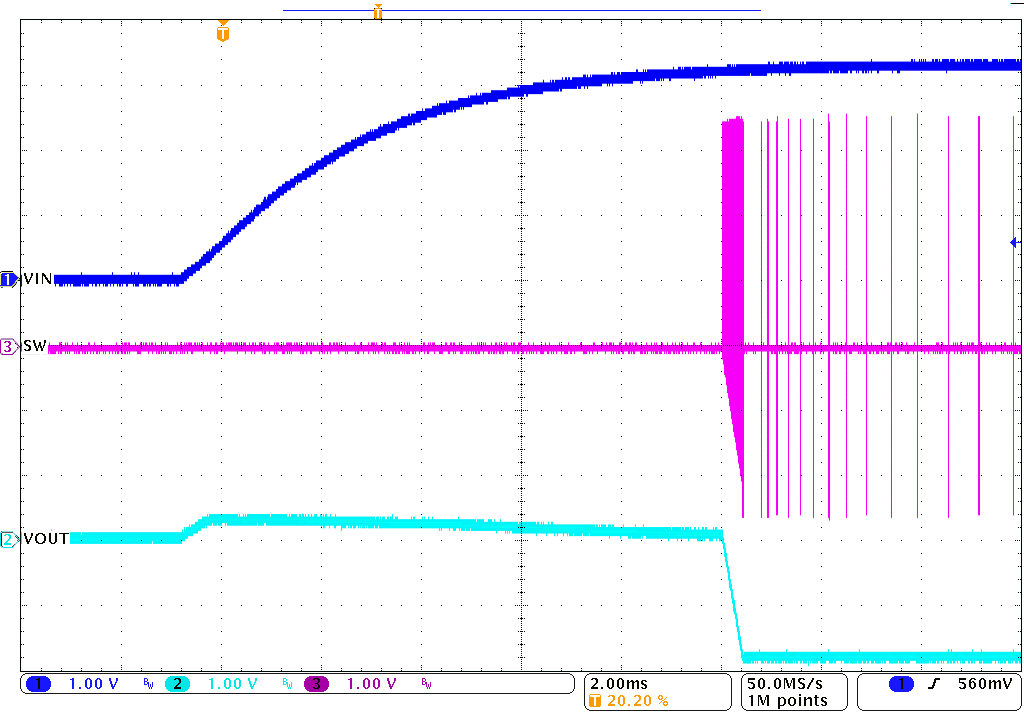

启动期间的 SW 节点电压图 2-5 启动期间的 SW 节点电压
