2.1.4.7 在压降模式下启动

当 VIN 引脚和 VEN 引脚连接在一起，且 VIN 引脚电压缓慢增加时，LDO 在压降模式下运行，输出将以与 VIN 引脚电压增加的相同速率增加。在压降模式下运行时启动，输出电压波形可能会出现过冲。[4]

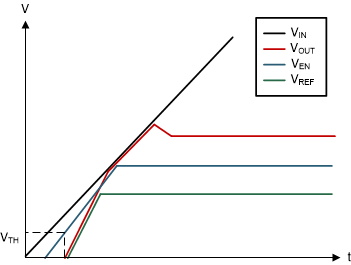

TPS7A20, TPS7A21, TPS7A13, TPS7A14, TPS7A49, TPS7A91, TPS7A92, TLV702, TLV703, TLV755P, TPS7A52, TPS7A53, TPS7A53B, TPS7A54, TPS7A83A, TPS7A84A, TPS7A85A, TPS7A57, TPS7A94, TPS7A96, TPS7H1111-SP, TPS74401, TPS7A74, TPS74701, TPS74801, TPS74901 启动时出现过冲图 2-12 启动时出现过冲
