4.3 应用中角度误差的影响

图 4-3 和图 4-4 显示了矩形和球形雷达天线罩导致的角度估算误差对检测物体的影响。在矩形雷达天线罩中以更高的掠射角行进的距离更大，因此后者相对于球形天线罩结构而言更容易产生角度估算误差。物体似乎相对于原始位置发生了移动。随着物体与雷达之间距离的增加，这种角度估算误差会变得更加严重。

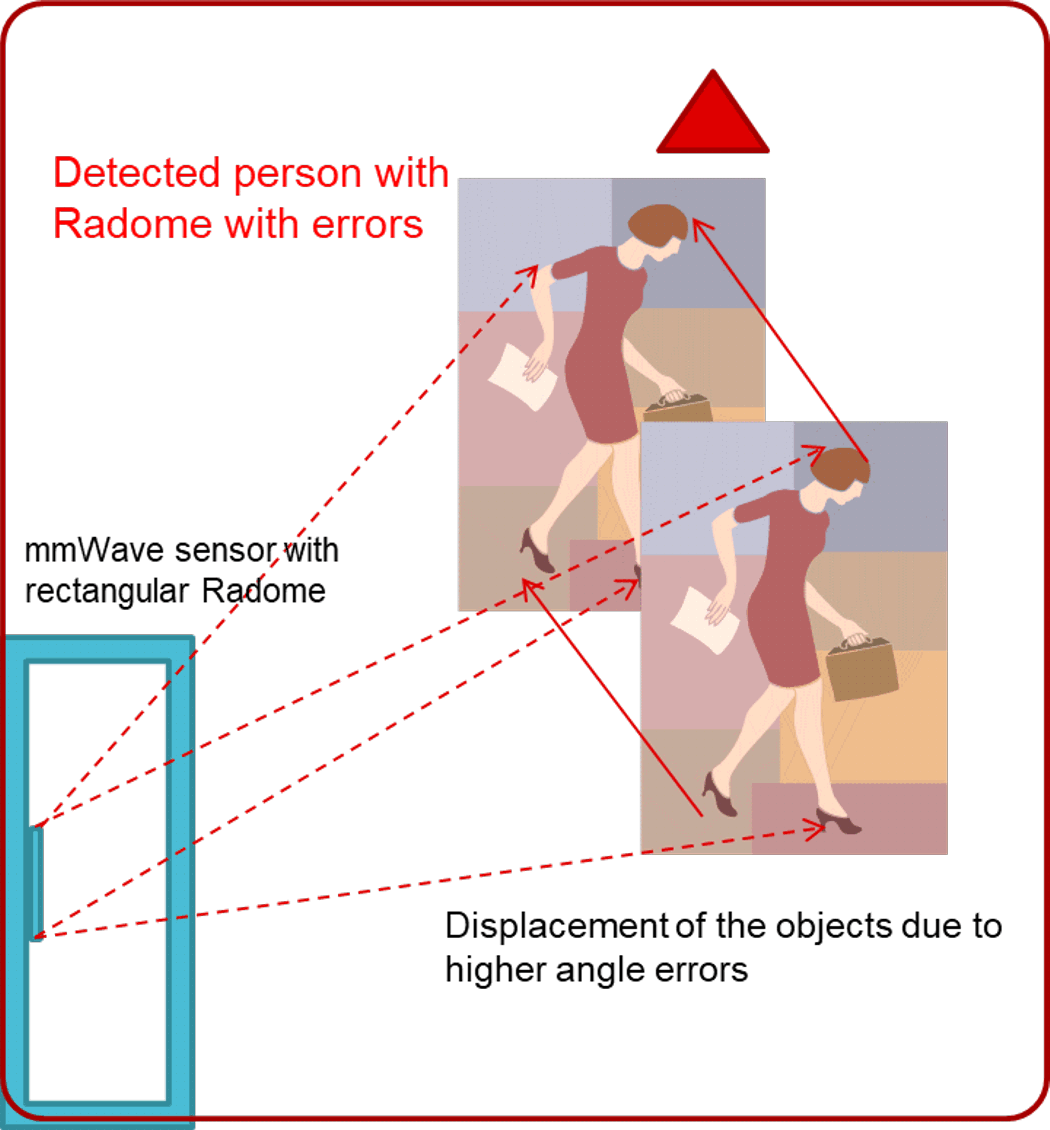

GUID-20210422-CA0I-KTQ5-ST6C-00DGXVJFHJZF-low.png图 4-3 矩形雷达天线罩角度估算误差的影响

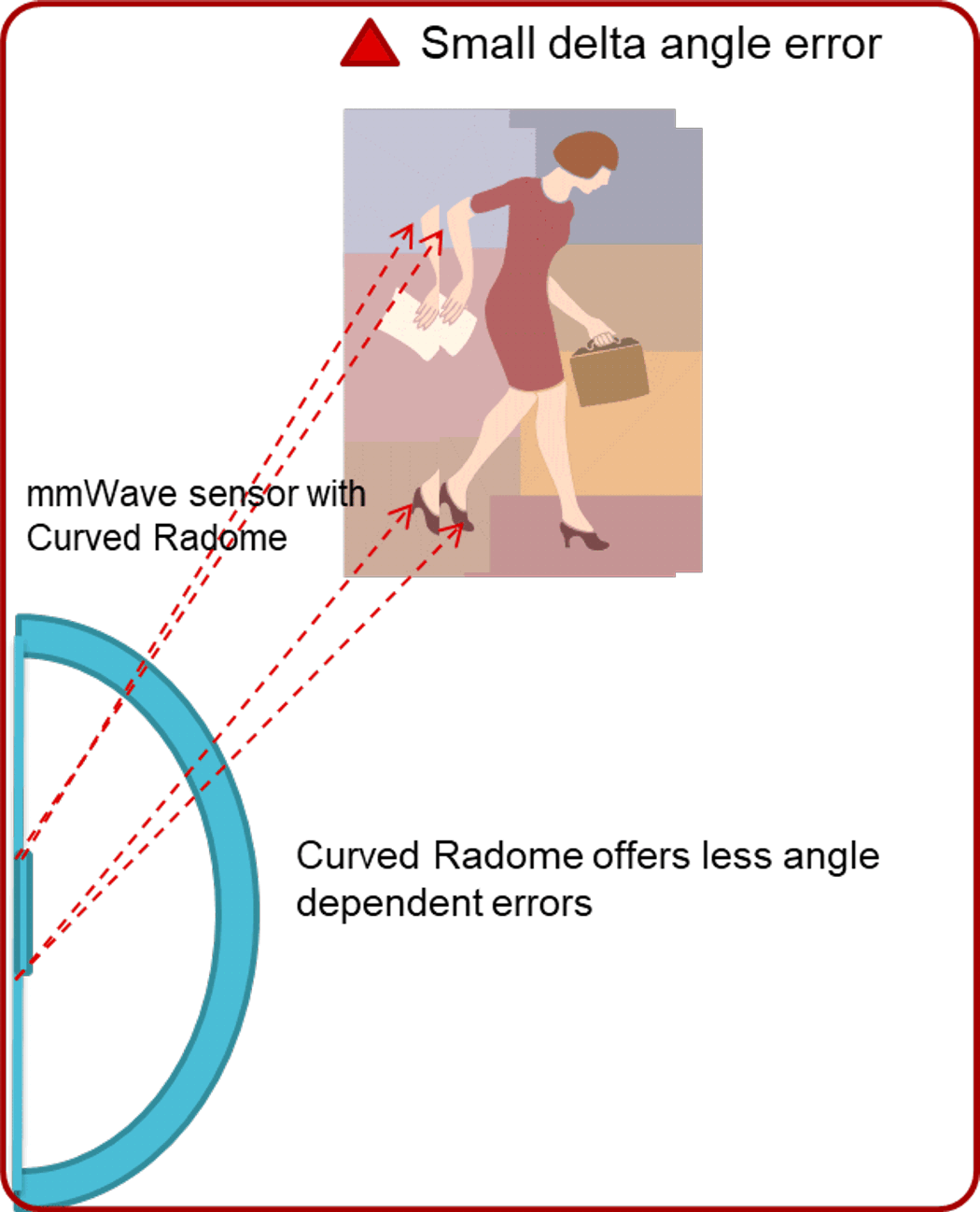

GUID-20210422-CA0I-JQ18-SW1J-BMJCSRKRPVGF-low.png图 4-4 球形雷达天线罩角度估算误差的影响
