7.4.1 布局指南
优化的布局可以极大地改善瞬态性能、PSRR 和噪声。为更大程度地减小负载瞬态期间器件输入端的压降，将 IN 和 BIAS 上的电容连接至尽可能靠近器件的位置。该电容还可以更大限度减小寄生电感和输入源电阻的影响，从而提高稳定性。为实现更高瞬态性能和精度，将 图 7-2 中 R1 的顶侧尽可能靠近负载连接。如果 BIAS 连接到 IN，则将 BIAS 连接到尽可能靠近输入电源的检测点的位置。该连接可在瞬态条件下更大限度地减少 BIAS 上的压降，并可以改善导通响应。
了解器件功率耗散并正确确定连接到散热焊盘的热平面尺寸，对于避免热关断并提供可靠运行至关重要。器件的功率耗散可通过方程式 11 计算得出，并取决于输入电压和负载条件。
方程式 11.
通过使用实现所需输出电压的最低可能输入电压，大大减小功率耗散并提高效率。
在 VSON (DRC) 封装上，主要的热传导路径是通过外露焊盘到达印刷电路板 (PCB)。焊盘可接地或悬空。但是，将散热焊盘连接到适当大小的铜 PCB 区域，以确保器件不会过热。最大结温至环境温度热阻可以使用方程式 12 计算，取决于最高环境温度、最高器件结温和器件的功率耗散。
方程式 12.
适当散热所需最小 PCB 铜面积（通过图 7-4 估算），由已知的最大 RθJA 来确定。
电路板尺寸为 9 in2（即 3in × 3in）时的 RθJA 值是 JEDEC 标准。

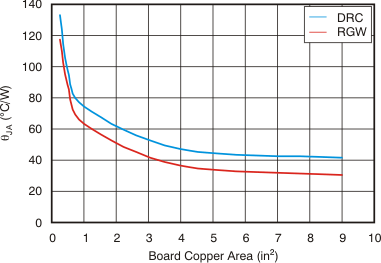

图 7-4 RθJA 与电路板尺寸之间的关系图 7-4 展示了 RθJA 与电路板中接地平面覆铜区的函数关系。此图仅作为展示接地平面中散热效果的参考指南。此图不能用于估算实际应用环境中的实际热性能。
注： 器件安装在应用 PCB 上时，使用 ΨJT 和 ΨJB，参见估算结温部分中的说明。
