5.6 典型特性

在 TJ = 25°C、VOUT = 1.5V、VIN = VOUT(NOM) + 0.3V、VBIAS = 3.3V（旧芯片）、VBIAS = 5.0V（新芯片）、IOUT = 50mA、VEN = VIN、CIN = 1μF、CBIAS = 4.7μF、CSS = 0.01μF（旧芯片）且 COUT = 10μF 时（除非另有说明）

TPS74201 负载调整率
旧芯片
图 5-1 负载调整率
TPS74201 负载调整率
旧芯片
图 5-3 负载调整率

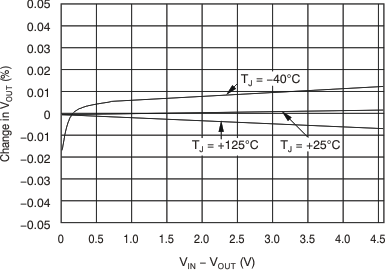

TPS74201 线性调整率
旧芯片
图 5-5 线性调整率

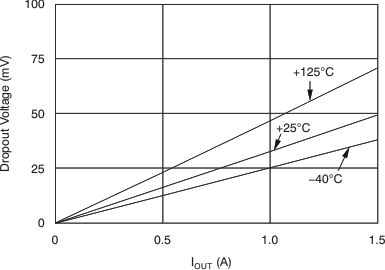

TPS74201 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系
旧芯片
图 5-7 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系

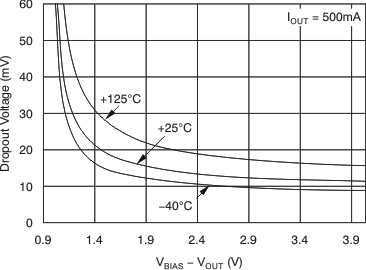

TPS74201 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
旧芯片
图 5-9 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
TPS74201 VBIAS 压降电压与 IOUT 和温度间的关系
旧芯片
图 5-11 VBIAS 压降电压与 IOUT 和温度间的关系
TPS74201 VBIAS PSRR 与频率间的关系
旧芯片
图 5-13 VBIAS PSRR 与频率间的关系

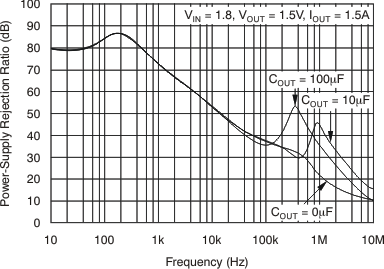

TPS74201 VIN PSRR 与频率间的关系
旧芯片
图 5-15 VIN PSRR 与频率间的关系
TPS74201 VIN PSRR 与频率间的关系
新芯片
图 5-17 VIN PSRR 与频率间的关系
TPS74201 VIN PSRR 与 (VIN – VOUT) 间的关系
新芯片
图 5-19 VIN PSRR 与 (VIN – VOUT) 间的关系
TPS74201 噪声频谱密度
新芯片
图 5-21 噪声频谱密度
TPS74201 BIAS 引脚电流与输出电流和温度 (TJ) 间的关系
新芯片
图 5-23 BIAS 引脚电流与输出电流和温度 (TJ) 间的关系
TPS74201 BIAS 引脚电流与 VBIAS 和温度 (TJ) 间的关系
新芯片
图 5-25 BIAS 引脚电流与 VBIAS 和温度 (TJ) 间的关系

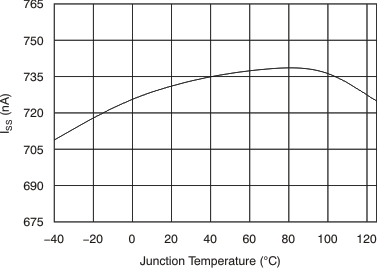

TPS74201 软启动充电电流 (ISS) 与温度间的关系
旧芯片
图 5-27 软启动充电电流 (ISS) 与温度间的关系
TPS74201 低电平 PG 电压与 PG 电流间的关系
旧芯片
图 5-29 低电平 PG 电压与 PG 电流间的关系
TPS74201 VBIAS 线路瞬态 (1.5A)
旧芯片
图 5-31 VBIAS 线路瞬态 (1.5A)

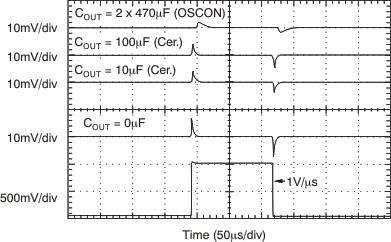

TPS74201 VIN 线路瞬态
旧芯片
图 5-33 VIN 线路瞬态
TPS74201 输出负载瞬态响应
旧芯片
图 5-35 输出负载瞬态响应
TPS74201 导通响应
旧芯片
图 5-37 导通响应
TPS74201 上电、断电
旧芯片
图 5-39 上电、断电
TPS74201 输出短路恢复
旧芯片
图 5-41 输出短路恢复
TPS74201 轻负载下的负载调整率
新芯片
图 5-2 轻负载下的负载调整率

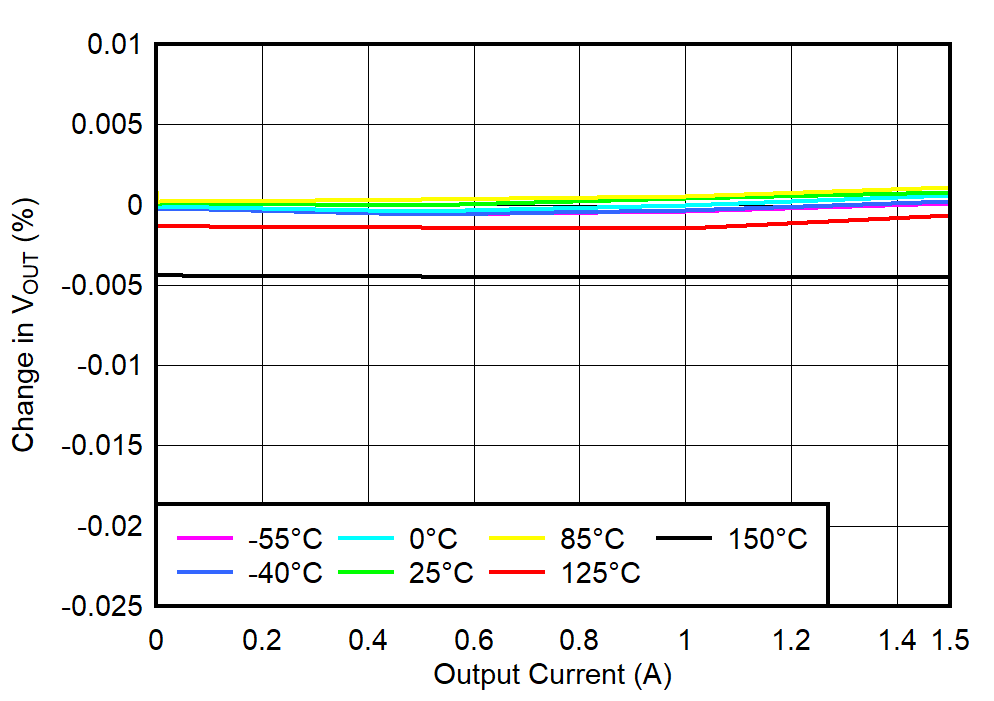

TPS74201 负载调整率
新芯片
图 5-4 负载调整率
TPS74201 线性调整率
新芯片
图 5-6 线性调整率
TPS74201 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系
新芯片
图 5-8 VIN 压降电压与 IOUT 和温度 (TJ) 间的关系
TPS74201 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
旧芯片
图 5-10 VIN 压降电压与 VBIAS – VOUT 和温度 (TJ) 间的关系
TPS74201 VBIAS 压降电压与 IOUT 和温度 (TJ) 间的关系
新芯片
图 5-12 VBIAS 压降电压与 IOUT 和温度 (TJ) 间的关系
TPS74201 VBIAS PSRR 与频率间的关系
新芯片
图 5-14 VBIAS PSRR 与频率间的关系
TPS74201 VIN PSRR 与频率间的关系
旧芯片
图 5-16 VIN PSRR 与频率间的关系

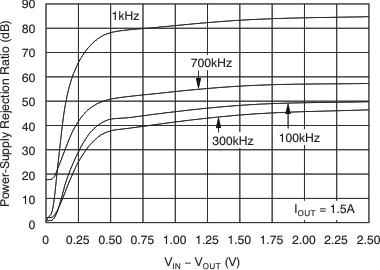

TPS74201 VIN PSRR 与 VIN – VOUT 间的关系
旧芯片
图 5-18 VIN PSRR 与 VIN – VOUT 间的关系

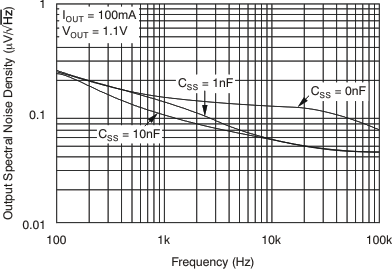

TPS74201 噪声频谱密度
旧芯片
图 5-20 噪声频谱密度
TPS74201 IBIAS 与 IOUT 和温度间的关系
旧芯片
图 5-22 IBIAS 与 IOUT 和温度间的关系
TPS74201 IBIAS 与 VBIAS 和 VOUT 间的关系
旧芯片
图 5-24 IBIAS 与 VBIAS 和 VOUT 间的关系
TPS74201 IBIAS 关断与温度间的关系
旧芯片
图 5-26 IBIAS 关断与温度间的关系
TPS74201 软启动充电电流 (ISS) 与温度 (TJ) 间的关系
新芯片
图 5-28 软启动充电电流 (ISS) 与温度 (TJ) 间的关系
TPS74201 低电平 PG 电压与电流间的关系
新芯片
图 5-30 低电平 PG 电压与电流间的关系
TPS74201 VBIAS 线路瞬态
新芯片
图 5-32 VBIAS 线路瞬态
TPS74201 VIN 线路瞬态
新芯片
图 5-34 VIN 线路瞬态

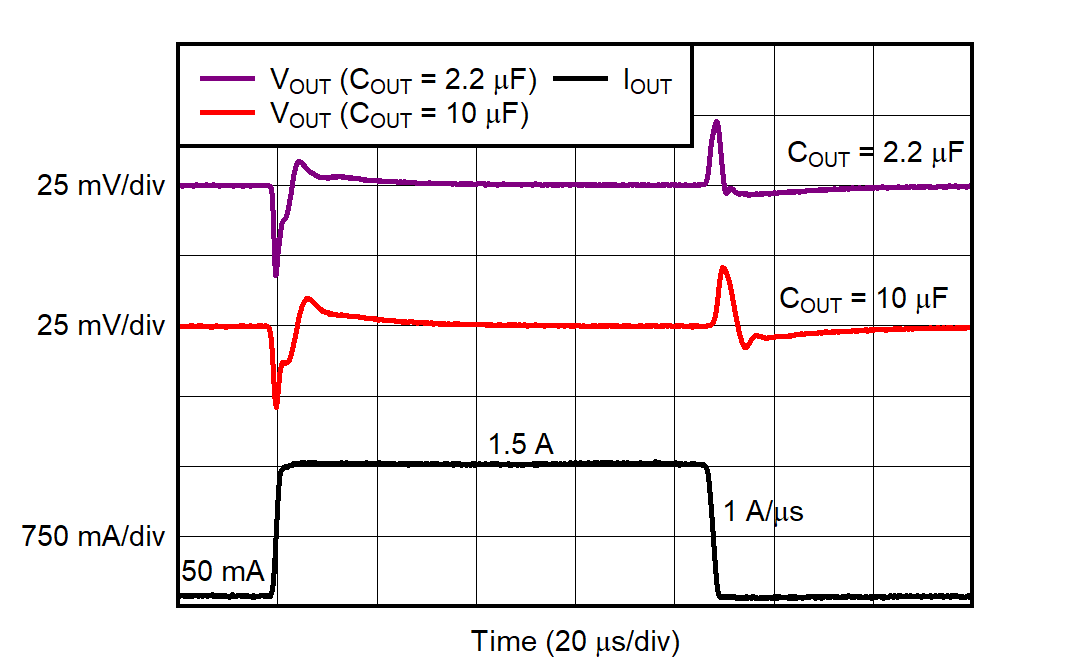

TPS74201 输出负载瞬态响应
新芯片
图 5-36 输出负载瞬态响应
TPS74201 导通响应
新芯片
图 5-38 导通响应
TPS74201 上电、断电
新芯片
图 5-40 上电、断电
