7.1.6 时序控制要求

该器件可以按任何顺序对 VIN、VBIAS 和 VEN 进行时序控制，而不会对器件造成损坏。但是，要使软启动功能按预期工作，必须应用某些时序规则。最好在 VIN 和 VBIAS 出现后启用该器件，并且可以使用处理器或电源监控器的数字输出来实现。只要延迟时间长到足以使 VIN 和 VBIAS 出现，也可以使用来自外部 RC 电路的模拟信号，如 图 7-3 中所示。

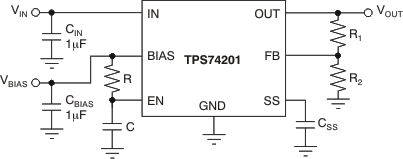

TPS74201 使用 RC 电路启用时的软启动延迟图 7-3 使用 RC 电路启用时的软启动延迟

如果在 IN 和 BIAS 之后没有信号可用于启用器件，则在大多数应用中，只要 VIN 大于 1.1V 并且 VIN 和 VBIAS 的斜坡速率比设定的软启动斜坡速率更快，只需将 EN 连接到 IN 即可。如果输入源的斜坡速率低于设定的软启动时间，则输出会跟踪较慢的电源减去压降电压，直至达到设定的输出电压。如果 EN 连接到 BIAS，则只要 VIN 在 VBIAS 之前存在，器件就将按照编程的方式进行软启动。如果在施加 VIN 之前存在 VBIAS 和 VEN，并且设定的软启动时间已过期，则 VOUT 会跟踪 VIN。

注：

当存在 VBIAS 和 VEN 并且未提供 VIN 时，该器件会从 OUT 输出约 50μA 的电流。尽管这种情况不会对器件造成任何损坏，但如果 OUT 和 GND 之间的总电阻（包括外部反馈电阻）大于 10kΩ，输出电流可以为 OUT 节点充电。
