7.4.1.2 散热注意事项

使用热性能信息 表中的热指标 ψJT 和 ψJB，可以用相应的公式（在方程式 7 中给出）估算结温。为了实现向后兼容性，还列出了较旧的 θJC,Top 参数。



方程式 7. TPS74201

其中

  • PD 是由 PD = (VIN – VOUT) × IOUT 给出的功率耗散
  • TT 是 IC 封装顶部中间位置的温度
  • TB 是在 PCB 表面距 IC 封装 1mm 测得的 PCB 温度（如 图 7-9 所示）。
注：

TT 和 TB 都可以使用实际测温仪（红外温度计）在实际应用板上进行测得。

有关测量 TT 和 TB 的详细信息，请参阅使用新的热指标应用手册（可从 www.ti.com 下载）。

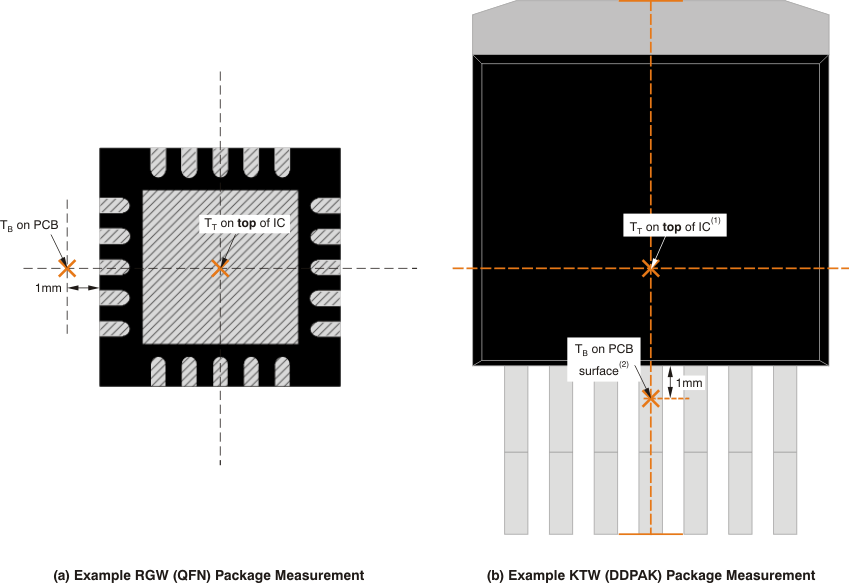

TPS74201 TT 和 TB 的测量点
A. TT 是在 X 和 Y 维度轴的中心测得的。
B. TB 在 PCB 表面上的封装引线下方测得。
图 7-9 TT 和 TB 的测量点

与 θJA 相比，新的热指标 ψJT 和 ΨJB 与电路板尺寸的关系不大，但也有一定的关系。图 7-10 展示了 ψJT 和 ψJB 的表征性能与电路板尺寸的关系。

从 图 7-10 可以看到，RGW 封装的热性能对电路板尺寸的依赖性可以忽略不计。但是，KTW 封装的确与电路板尺寸有一定的关系。之所以存在这种相关性，是因为封装形状与 IC 中心不是点对称。例如，在 KTW 封装中（请参阅 图 7-9），器件不在 TT 测量点以下，该测量点是 X 和 Y 维度的中心，因此 ψJT 具有相关性。此外，由于这种非点对称性，PCB 上的器件热分布也不是点对称的，因此 ΨJB 具有相关性。

TPS74201 ψJT 和 ψJB 与电路板尺寸间的关系图 7-10 ψJT 和 ψJB 与电路板尺寸间的关系

有关 TI 为何不建议使用 θJC,Top 确定散热特性的更详细讨论，请参阅使用新的热指标应用手册（可从 www.ti.com 下载）。另外，要了解更多信息，请参阅 IC 封装热指标应用手册（也可在 TI 网站上获取）。
