4 引脚配置和功能

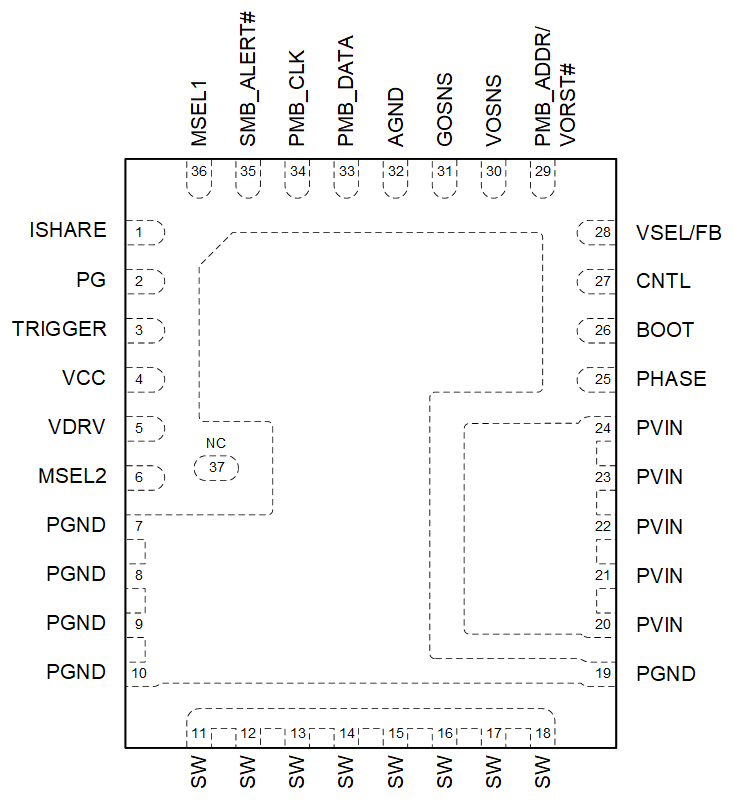

TPS546B25 RXX 37 引脚 WQFN-FCRLF 封装（顶视图）图 4-1 RXX 37 引脚 WQFN-FCRLF 封装
（顶视图）

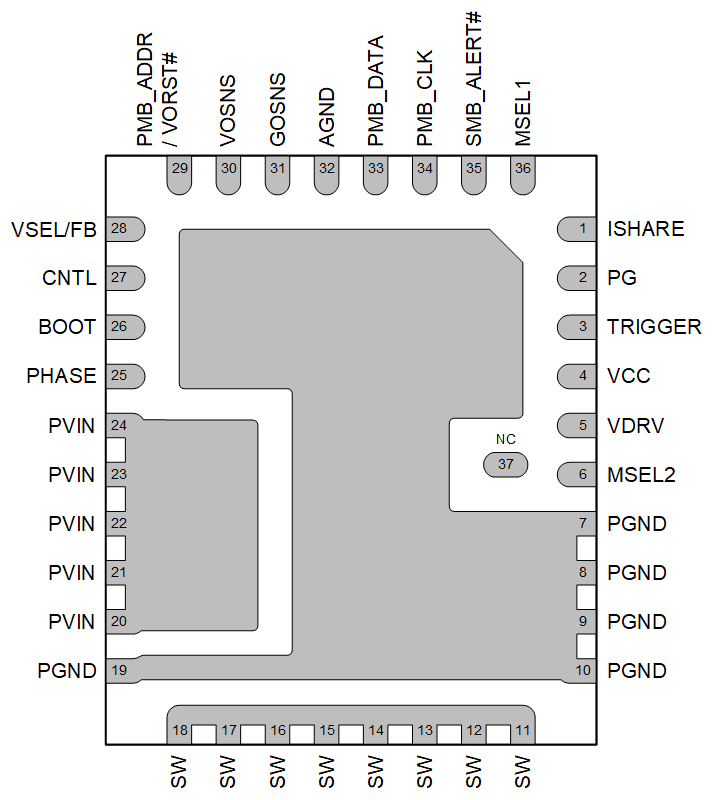

TPS546B25 RXX 37 引脚 WQFN-FCRLF 封装（底视图）图 4-2 RXX 37 引脚 WQFN-FCRLF 封装（底视图）
表 4-1 引脚功能
引脚类型(1)说明
名称编号
AGND32G模拟接地引脚，内部控制电路的基准点
BOOT26P高侧栅极驱动器（升压端子）的电源轨。在该引脚与 PHASE 引脚之间连接自举电容器。TI 建议使用 10V、X7R 或更佳数值、0.1μF 或更大容值的陶瓷电容器。在 5V 时直流偏置降额后，电容器必须至少具有 50nF 的电容。
CNTL27ICTRL 引脚，这是一个高电平有效输入引脚，当该引脚置为有效（高电平）时，会使转换器开始输出电压轨的软启动序列。
GOSNS31I差分遥感电路的负输入端，连接到负载侧的接地检测点。
ISHARE1I/O用于可堆叠配置的 ISHARE 引脚。将该引脚连接到栈中的其他 ISHARE 引脚。请勿在独立配置中进行连接（悬空）。
MSEL136I使用连接到 AGND 的电阻器来选择主要器件、辅助器件、内部反馈、外部反馈、电流限制和故障响应选项。请参阅引脚配置。
MSEL26I使用连接到 AGND 的电阻器为该器件选择开关频率、匀变和增益补偿选项。请参阅引脚配置。
NC37未连接。该引脚在内部悬空。
PG2O开漏电源正常状态指示器
PGND7、8、9、10、19G内部功率级的电源接地端
PHASE25I/O高侧 MOSFET 驱动器的回路。在内部短接至 SW。在 BOOT 引脚与 PHASE 引脚之间连接自举电容器。
PMB_ADDR/VORST#29I使用连接到 AGND 的电阻器可选择 PMBus 地址轻负载工作模式、DCM 或 FCCM 以及多相栈选项。请参阅引脚配置。
PMB_CLK34IPMBus 时钟引脚，开漏
PMB_DATA33I/OPMBus 双向数据引脚，开漏
PVIN20、21、22、23、24P功率级和内部 VCC LDO 输入的电源输入
SMB_ALERT_#35OSMBALERT#，如 SMBus 规范中所述。该引脚为开漏。SMBALERT# 指示器与警报响应地址 (ARA) 结合使用。在标称运行期间，SMBALERT# 保持高电平。
SW11 – 18O电源转换器的输出开关端子。将这些引脚连接到输出电感器。
触发3I/O用于可堆叠配置的 TRIGGER 引脚。将该引脚连接到栈中的其他 TRIGGER 引脚。请勿在独立配置中进行连接（悬空）。
VCC4P来自 PVIN 的内部4.5V LDO 输出和模拟控制电路的电源。使用额定电压为 10V 的 X5R 或更好的 2.2μF 电容器旁路至 AGND，并使用 1Ω 电阻器连接到 VDRV。有关更多详细信息，请查看布局指南。
VDRV5—栅极驱动器的 5V 电源。使用额定电压为 10V 的 X5R 或更好的 2.2μF 旁路至 PGND，并使用 1Ω 电阻器连接至 VCC。可以将外部 5V 辅助电源连接到该引脚，以降低内部 LDO 上的功率损耗或允许在较低的 PVIN 电压下运行。有关更多详细信息，请查看布局指南。
VOSNS30I输出电压检测引脚和差分遥感电路的正输入。如需要内部和外部反馈，请将 VOSNS 连接到电阻不超过 100Ω 的 Vout 检测点。
VSEL/FB28I当将器件配置为使用内部 FB 分压器时，此引脚为 VSEL。使用连接到 AGND 的电阻器来选择输出电压。请参阅对 MSEL1 进行编程 和对 VSEL\FB 进行编程。当将器件配置为外部电阻分压器时，此引脚是器件的反馈引脚。将此引脚连接到附有电阻分压器的 VOSNS 和 GOSNS 以设置输出电压。请参阅布局指南
