7.3.2 自适应导通时间 D-CAP™ 集成电路控制和频率选择

TPS53318 和 TPS53319 器件都没有用来确定开关频率的专用振荡器。但是，这些器件通过将输入和输出电压前馈至导通时间单次触发计时器，实现了伪恒定频率运行。自适应导通时间控制功能可将导通时间调整为与输入电压成反比，并与输出电压成正比，如方程式 1 所示。

方程式 1. TPS53318 TPS53319

这样可使开关频率在宽输入电压范围内稳态条件下保持相当恒定。开关频率可通过连接在 RF 引脚和 GND 之间或 RF 引脚和 VREG 引脚之间的电阻器从八个预设值中进行选择，如表 7-1 所示。保持开路电阻会将开关频率设置为 500kHz。

表 7-1 电阻和开关频率
电阻 (RRF)
连接		开关频率 (fSW)
(kHz)
值 (kΩ)连接到
0GND250
187GND300
619GND400
断开不适用500
866VREG600
309VREG750
124VREG850
0VREG970

关断时间由 PWM 比较器调制。VFB 节点电压（电阻分压器的中点）与附带斜坡信号的 0.6V 内部基准电压进行比较。当两个信号匹配时，PWM 比较器将发出一个置位信号，以终止关断时间（关断低侧 MOSFET 并导通高侧 MOSFET）。如果电感器电流电平低于 OCP 阈值，则置位信号有效，否则关断时间会延长，直到电流电平降至低于阈值。

图 7-2 中显示的波形显示了无斜坡补偿的导通时间控制。图 7-3 中显示的波形显示了无斜坡补偿的导通时间控制。

TPS53318 TPS53319 无斜坡补偿的导通时间控制图 7-2 无斜坡补偿的导通时间控制

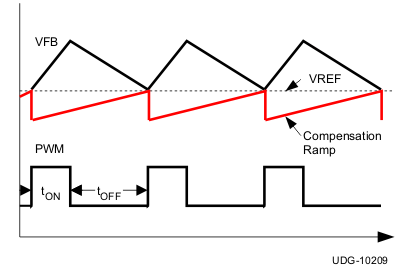

TPS53318 TPS53319 有斜坡补偿的导通时间控制图 7-3 有斜坡补偿的导通时间控制
