5 引脚配置和功能

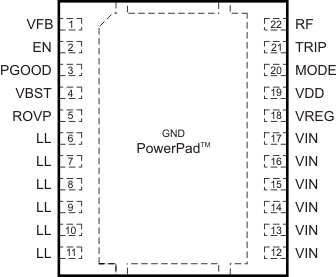

TPS53318 TPS53319 22 引脚 DQP (LSON-CLIP) 封装（顶视图）图 5-1 22 引脚 DQP (LSON-CLIP) 封装（顶视图）
表 5-1 引脚功能
引脚 类型(1) 说明
名称 编号
EN 2 I 使能引脚。典型导通阈值电压为 1.3V。典型关断阈值电压为 1.0V。
GND G 器件的接地和散热焊盘。使用适当数量的过孔连接到接地平面。
LL 6 B 转换后电源的输出。将该引脚连接到输出电感器。
7
8
9
10
11
模式 20 I 软启动和模式选择。连接一个电阻器以使用表 7-3 选择软启动时间。启动期间会检测软启动时间并将其存储在内部寄存器中。
PGOOD 3 O 开漏电源正常标志。在 VFB 降至指定限值范围内后提供 1ms 的启动延迟。当 VFB 超出指定限值范围时，PGOOD 在 2µs 延迟后变为低电平。
ROVP 5 I 冗余过压保护 (OVP) 输入。使用电阻分压器将此引脚连接至 VOUT。通过 1.5MΩ 电阻器在内部下拉至 GND。如果不需要冗余 OVP，请将该引脚连接到 GND。不要让 ROVP 引脚悬空（请参阅节 7.3.9）。
RF 22 I 开关频率选择。将电阻器连接到 GND 或 VREG，以使用表 7-1 选择开关频率。启动过程中会检测和存储开关频率。
TRIP 21 I OCL 检测阈值设置引脚。室温下 ITRIP = 10µA。提供 3000ppm/°C 的电流，并按以下要求设置 OCL 跳变电压。
VOCL = VTRIP/32 （VTRIP ≤ 2.4V，VOCL ≤ 75mV）
VBST 4 P 高侧 FET 栅极驱动器（升压端子）的电源输入。在该引脚和 LL 节点之间连接电容器。通过自举 MOSFET 开关在内部连接到 VREG。
VDD 19 P 控制器电源输入。VDD 输入电压范围为 4.5V 至 25V。
VFB 1 I 输出反馈输入。通过电阻分压器将此引脚连接至 VOUT。
VIN 12 P 转换电源输入。转换输入电压范围为 1.5V 至 22V。
13
14
15
16
17
VREG 18 P 5V 低压降 (LDO) 输出。为内部模拟电路和驱动器电路供电。
散热焊盘 G 器件的接地和散热焊盘。使用适当数量的过孔连接到接地平面。
(1) I = 输入，O = 输出，B = 双向，P = 电源，G = 接地
