7.10.1.3.3 ADC 输入模型

表 7-16 和图 7-43 给出了 ADC 输入特性。

表 7-16 编辑模型参数
说明基准模式值
Cp寄生输入电容全部请参阅 表 7-17
Ron采样开关电阻外部基准，2.5V 内部基准500Ω
3.3V 内部基准860Ω
Ch采样电容器外部基准，2.5V 内部基准12.5pF
3.3V 内部基准7.5pF
Rs标称源阻抗全部50Ω

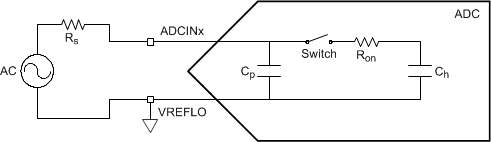

GUID-FE3CCACB-E02B-4D9B-83E6-5A314C671590-low.gif图 7-43 输入模型

应将此输入模型与实际信号源阻抗配合使用，以确定采集窗口持续时间。有关更多信息，请参阅 TMS320F28004x 实时微控制器技术参考手册 中“模数转换器 (ADC)”一章的“选择采集窗口持续时间”部分。有关充电共享驱动电路的更多信息，请参阅 C2000 ADC 的充电共享驱动电路 应用报告。有关改进 ADC 输入电路的建议，请参阅 C2000 MCU 的 ADC 输入电路评估 应用报告。

表 7-17 列出了每个通道上的寄生电容。

表 7-17 每通道寄生电容
ADC 通道Cp (pF)
比较器已禁用比较器已启用
ADCINA012.715.2
ADCINA113.716.2
ADCINA29.211.7
ADCINA36.99.4
ADCINA49.211.7
ADCINA57.510
ADCINA68.010.5
ADCINA77.09.5
ADCINA810.012.5
ADCINA98.110.6
ADCINA109.311.8
ADCINB07.19.6
ADCINB19.311.8
ADCINB29.612.1
ADCINB3(1)125.6128.1
ADCINB48.811.3
ADCINB57.19.6
ADCINB69.211.7
ADCINB89.211.7
ADCINB1512.715.2
ADCINC06.48.9
ADCINC16.18.6
ADCINC25.247.74
ADCINC35.58
ADCINC46.28.7
ADCINC55.68.1
ADCINC69.612.1
ADCINC88.811.3
ADCINC109.311.8
ADCINC124.16.6
ADCINC144.57
ADCINC1512.715.2
(1) 该引脚还用于为 COMPDAC 和 GPDAC 提供基准电压，并包含一个内部去耦电容器。
