6.10.4.1.4 缓冲 DAC 典型特性图

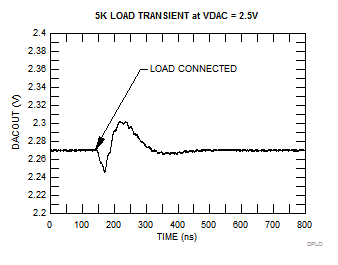

图 6-35 至图 6-56 显示了一些缓冲 DAC 参数的典型性能。图 6-51 显示了 DNL。图 6-52 显示了 INL。图 6-53 显示了毛刺脉冲响应（511 至 512 DACVAL），图 6-54 显示了毛刺脉冲响应（512 至 511 DACVAL）。请注意，毛刺脉冲仅发生在 MSB 转换时，最坏的情况是 511 至 512 和 512 至 511 转换。图 6-55 显示了 1kΩ 负载瞬态。图 6-56 显示了 5kΩ 负载瞬态。

注：

对于图 6-51 至 图 6-56，以下条件适用（除非另有说明）：

  • TA=30°C
  • VDDA = 3.3V
  • VDD = 1.2 V
