高速全波整流器 #1

图 8-16中所示的电路仅使用一个放大器,采用 –1V/V 的反相增益配置。上限电压保持开路,从而产生 3.5V 的上限电压。下限电压连接到输入信号,会出现下述情况。当输入电压为负时,放大器未限幅,导致输入正弦波反转到输出。在输入信号的正偏移期间,输出信号由限制输入引脚所驱动。输出由限幅器输入引脚从正输入端驱动,在应用这种方法时,受限于输入路径中较低的压摆率,能减少振幅和/或频率,或者同时减少振幅和频率。图 8-17所示的是 2MHz 完全整流正弦波。

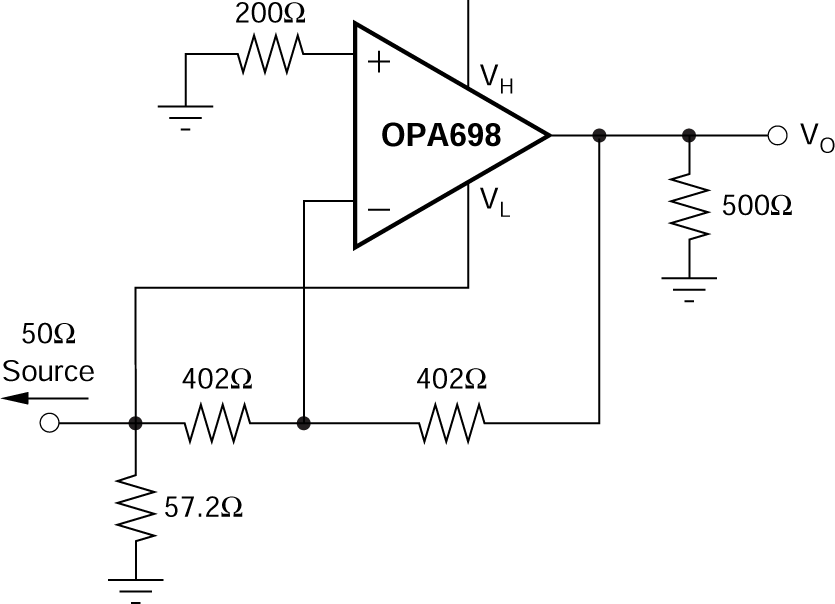

OPA698 高速全波整流器 #1图 8-16 高速全波整流器 #1

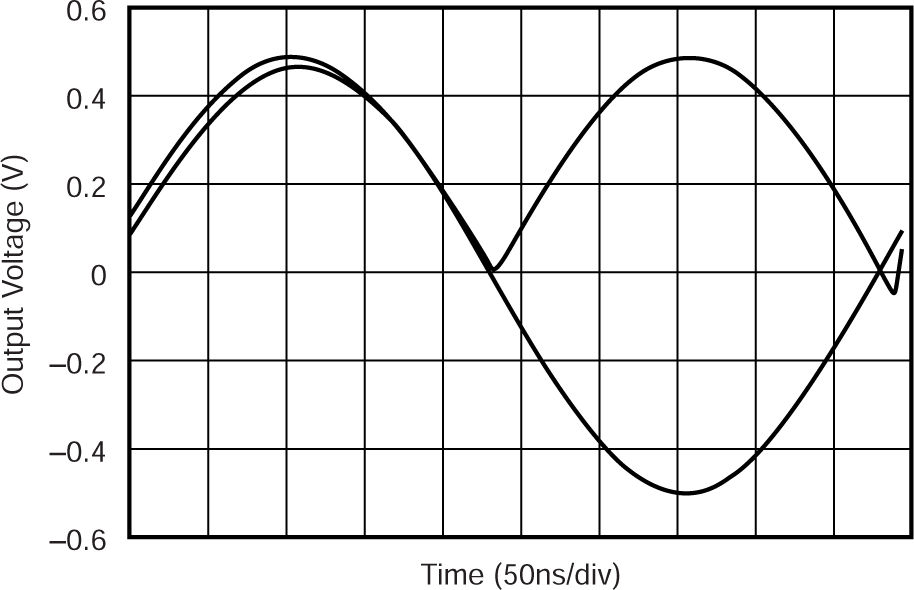

OPA698 已整流的 2MHz 正弦波图 8-17 已整流的 2MHz 正弦波

若要达到更高的频率,建议使用第二种方法。
