8.2.7 超高速施密特触发器

图 8-12所示的是超高速施密特触发器。输出电平经过精确定义，具备优异的切换时间。输出电压在 V_H 和 V_L 之间摆动。该电路的工作原理如下。当输入电压低于 V_HL 时，输出限制在 V_H。当输入大于 V_HH 时，输出会限制在 V_L，而 V_HL 和 V_HH 定义为：

方程式 12.

V_{H L, H H} = \frac{R_{1} | | R_{2} | | R_{3}}{R_{1}} \times V_{R E F} + \frac{R_{1} | | R_{2} | | R_{3}}{R_{2}} \times V_{O U T}

由于施密特触发器实现了反相功能，因此 V_HL 对应于 V_OUT = V_H，而 V_HH 对应于 V_OUT = V_L。图 8-23显示了在 V_REF = 5V 时运行的施密特触发器，得出 V_HH = 2.4V 且 V_HL = 1.6V。在施密特触发器配置中，OPA698 传播延迟在高电平时为 6ns，在低电平时为 5ns。

图 8-22 超高速施密特触发器

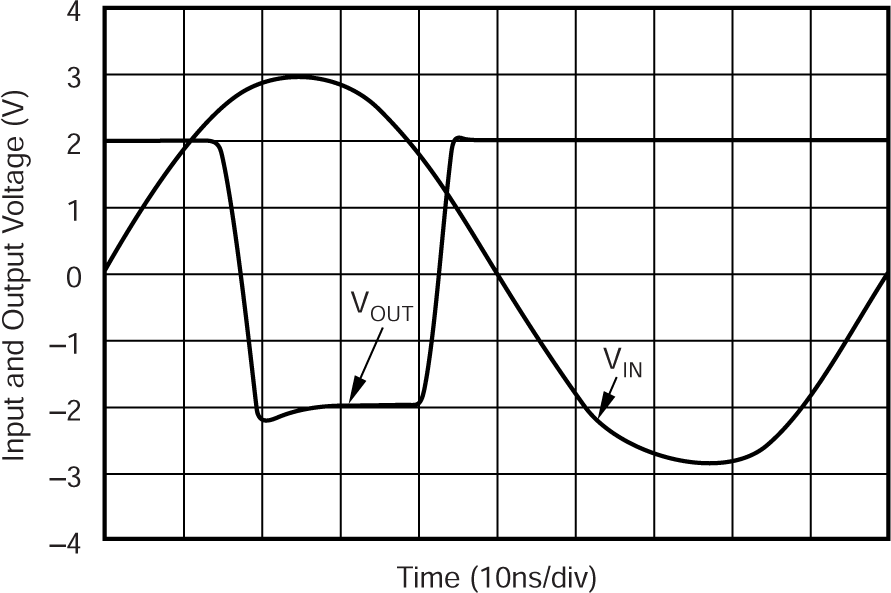

图 8-23 10MHz 正弦波的施密特触发器时域响应
