ZHCSY61E November 2002 – April 2025 OPA698

PRODUCTION DATA

请参考 PDF 数据表获取器件具体的封装图。

图 8-20所示为软削波电路。只要输入电压超过 V_CH 或 V_CL，限制电压就由以下公式驱动：

方程式 10.

V_{H} = V_{H} = \frac{R_{2} \times V_{C H} + R_{1} \times V_{I N}}{R_{1} + R_{2}}

方程式 11.

V_{L} = \frac{R_{4} \times V_{C L} + R_{3} \times V_{I N}}{R_{3} + R_{4}}

当放大器在限制模式下运行时，输出电压将被压缩为：对于高于 V_CH 的正偏移，增益为 R₁ +R₂ /R₁；对于低于 V_CL 的负偏移，增益为 R₃+R₄ /R₃。图 8-21所示的是被压缩至高于 ±1V（压缩增益为三分之一）的输入端的 5V_PP。

图 8-20 软削波电路

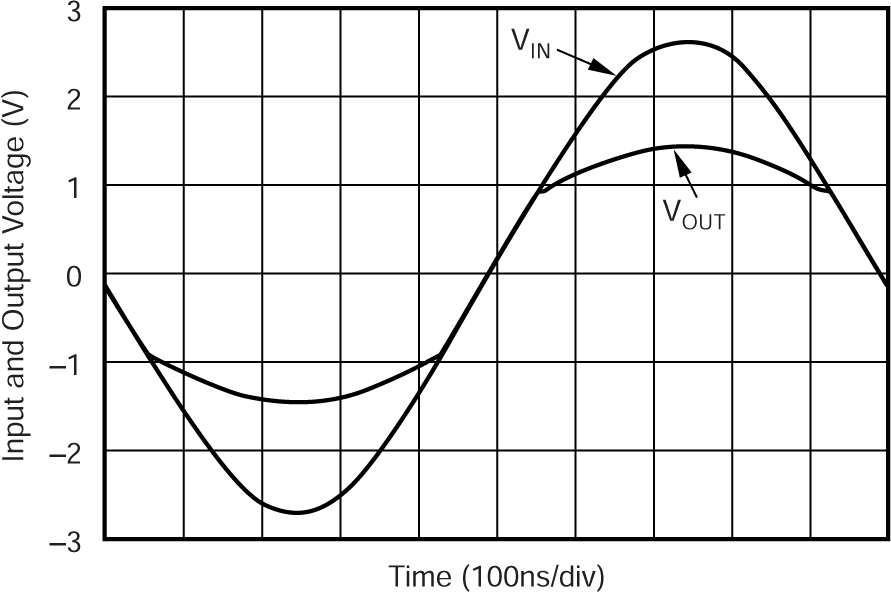

图 8-21 增益高于钳位电平 (±1V) 1/3 的软削波
