6.3.3 电桥控制

INx 输入引脚直接控制 OUTx 输出的状态（高电平或低电平）；ENx 输入引脚可启用或禁用 OUTx 驱动器。表 6-1 展示了逻辑。

表 6-1 H 桥逻辑
INxENxOUTx
X0Z
01L
11H

还可以使用输入进行 PWM 控制，例如控制直流电机的转速。当使用 PWM 控制绕组时，如果驱动电流中断，电机的感应性质将要求电流必须继续流动。这称为再循环电流。为了处理此再循环电流，H 桥可在两种不同的状态下运行：快速衰减或慢速衰减。在快速衰减模式下，将会禁用 H 桥，再循环电流将会流过体二极管；在慢速衰减模式下，将会短接电机绕组。

使用快速衰减执行 PWM 操作时，会将 PWM 信号应用到 ENx 引脚；使用慢速衰减时，会将 PWM 信号应用到 INx 引脚。表 6-2 是使用 OUT1 和 OUT2 作为 H 桥来驱动直流电机的示例：

表 6-2 PWM 功能
IN1EN1IN2EN2功能
PWM101正向 PWM，慢速衰减
01PWM1反向 PWM，慢速衰减
1PWM0PWM正向 PWM，快速衰减
0PWM1PWM反向 PWM，快速衰减

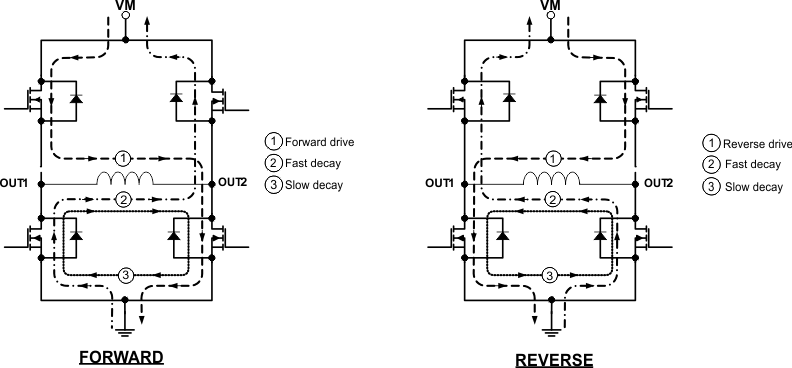

图 6-2 显示了不同驱动和衰减模式下的电流路径：

DRV8844A 电流路径图 6-2 电流路径
