6.3.4 电荷泵

由于输出级使用 N 沟道 FET，因此需要高于 VM 电源的栅极驱动电压才能完全增强高侧 FET。DRV8844A 集成了一个电荷泵电路，可为此目的生成高于 VM 电源的电压。

电荷泵需要两个外部电容器才能运行。有关这些电容器的详细信息（值、连接等），请参阅方框图和引脚说明。

当 nSLEEP 为低电平时，电荷泵会关断。

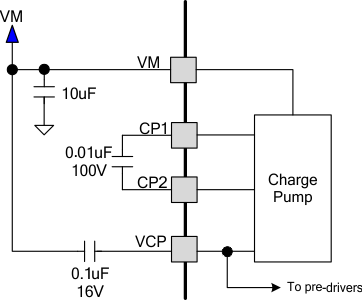

DRV8844A 电荷泵图 6-3 电荷泵
