8.1.2 V-by-One 接口布局注意事项

DLPC8445、DLPC8445V 和 DLPC8455 V-by-One SERDES 差分接口波形的质量和时序取决于互连系统的总长度、布线间距、特性阻抗、蚀刻损耗以及接口两侧长度的匹配程度。因此，确保正时序裕度需要注意许多因素。

DLPC8445、DLPC8445V 和 DLPC8455 I/O 时序参数、V-by-One 发送器时序参数以及这些特定时序要求可在相应的发送器数据表中找到。可通过受控的 PCB 布线对 PCB 布线不匹配问题进行预算并予以解决。V-by-One 接口 PBC 相关要求 中提供了针对 V-by-One 的 PCB 相关要求，可作为客户的切入点。

表 8-4 V-by-One 接口 PBC 相关要求
参数(1)最小值典型值最大值单位
通道内串扰
（VX1_DATAx_P 和 VX1_DATAx_N 之间）		< 1.5mVpp
通道间串扰
（数据通道对之间）		< 1.5mVpp
数据通道与其他信号之间的串扰< 1.5mVpp
通道内偏斜< 40ps
通道间偏斜< 800ps
差分阻抗90100110Ω
(1) 如果使用最小布线宽度和间距来避开控制器焊球区域，在避开后，如果可行，最好加宽这些宽度和间距，以达到 100Ω 目标阻抗（例如，用于减少传输线损耗）。

其他 V-by-One 布局准则：

  • 在 PBC 的顶层布线差分信号对，以尽可能减少过孔数量。将必要过孔的数量限制为两个。
  • 使用微带线配置在单个接地或电源平面上布线差分信号对。还建议使用接地防护布线。
  • 请勿将差分信号对布线到电源或接地平面缝隙上。
  • 更大限度地减少每个对以及每个对之间的布线长度不匹配，以满足偏斜要求。

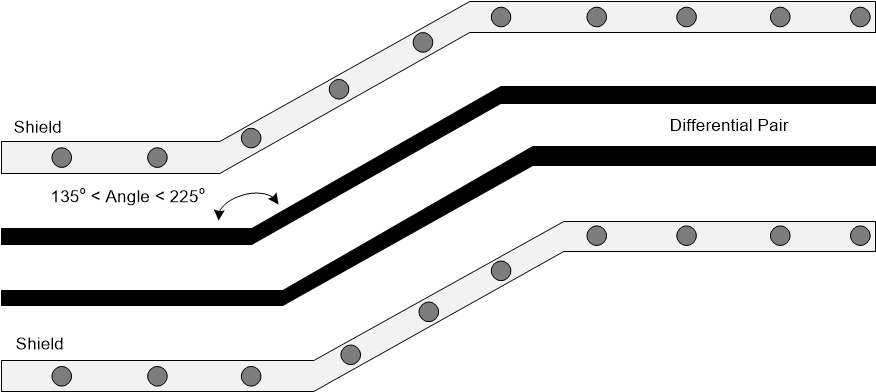

  • 确保与差分信号对相关的弯曲角度在 135° 和 225° 之间（请参阅图 8-3）。

DLPC8445 DLPC8445V DLPC8455 V-By-One 布线示例图 8-3 V-By-One 布线示例
