9.2.2.4 通过晶体振荡器上拉下拉进行频率调节

借助 VCXO 控制输入 VCtrl，针对媒体和其他应用对 CDCEx925 的频率进行了调节。如果将 PWM 调制信号用作 VCXO 的控制信号，则需要使用外部滤波器。

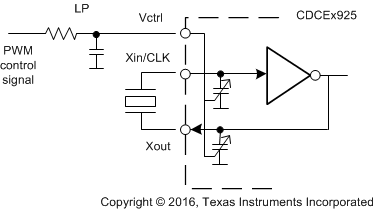

CDCE925 CDCEL925 使用 PWM 输入对 VCXO 控制进行频率调节图 9-5 使用 PWM 输入对 VCXO 控制进行频率调节
