9.2.3 应用曲线

图 9-1、图 9-7、图 9-8和图 9-9显示了启用 SSC 功能时的 CDCEx925 测量结果。该器件配置有 27MHz 输入和 27MHz 输出。

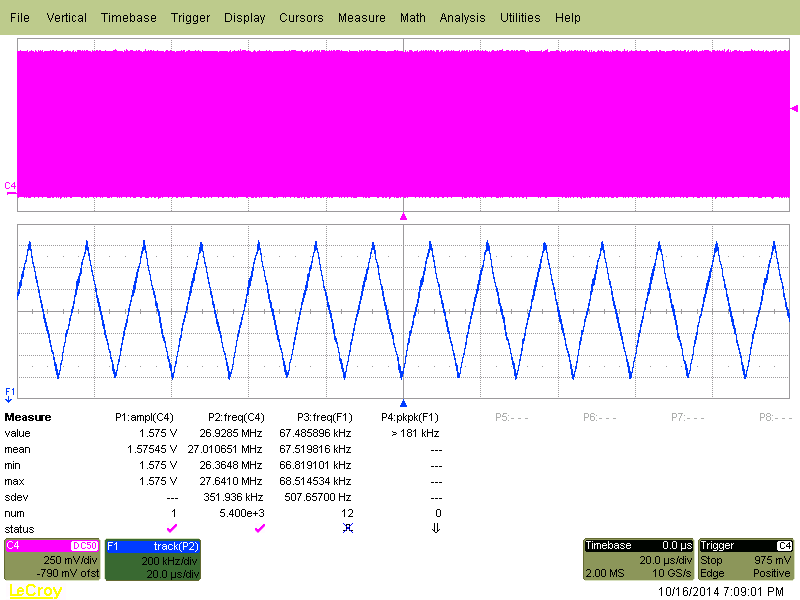

CDCE925 CDCEL925 fOUT = 27MHz，VCO 频率 < 125MHz，SSC（2% 中心）图 9-6 fOUT = 27MHz，VCO 频率 < 125MHz，SSC（2% 中心）

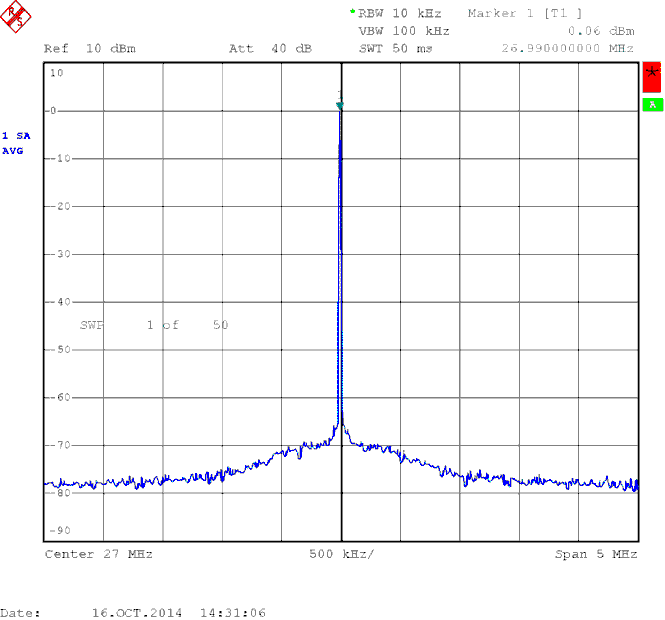

CDCE925 CDCEL925 SSC 关闭时的输出频谱图 9-8 SSC 关闭时的输出频谱
CDCE925 CDCEL925 fOUT = 27MHz，VCO 频率 > 175MHz，SSC（1% 中心）图 9-7 fOUT = 27MHz，VCO 频率 > 175MHz，SSC（1% 中心）

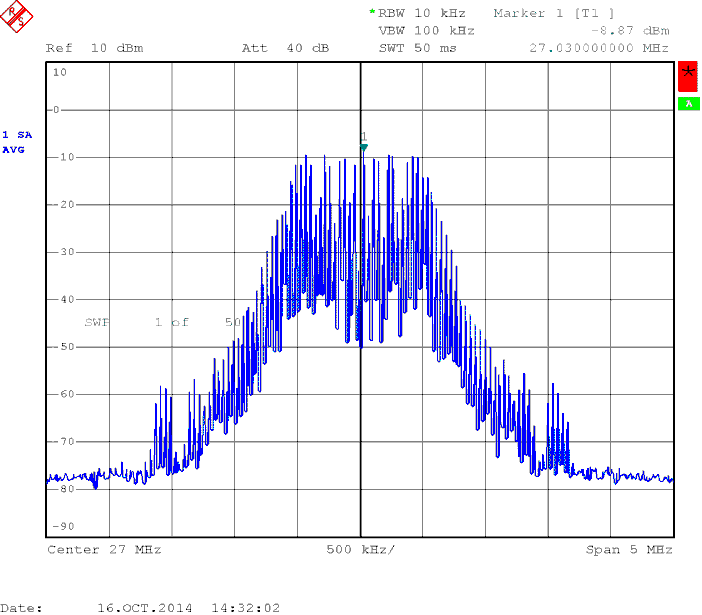

CDCE925 CDCEL925 SSC 开启时的输出频谱，2% 中心图 9-9 SSC 开启时的输出频谱，2% 中心
