6 参数测量信息

图 6-1 至图 6-3 显示了 BUF802 的各种测试设置配置。

BUF802 主路径电气特性测量图 6-1 主路径电气特性测量

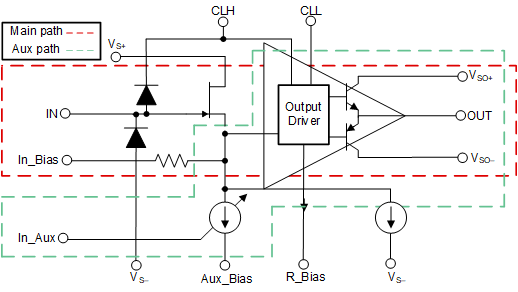

BUF802 主路径和辅助路径图 6-2 主路径和辅助路径

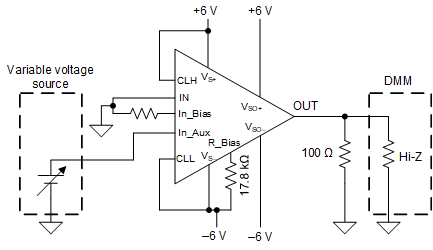

BUF802 辅助路径电气特性测量图 6-3 辅助路径电气特性测量

图 6-2 展示了控制输出的两种 BUF802 输入（IN 和 In_Aux）。IN 引脚控制通过主路径的 BUF802 输出，而 In_Aux 引脚通过辅助路径控制输出。主路径或辅助路径均可用于控制输出。节 5.7 中规定了主路径和辅助路径的电气特性。
