数字 I/O:计时特点

参数测试条件最小值标称值最大值单位
I2C 时序 - 100kHz
fSCL时钟工作频率SCL 占空比 = 50%100kHz
tHD:STASTART 条件保持时间4.0µs
tLOWSCL 时钟的低电平周期4.7µs
tHIGHSCL 时钟的高电平周期4.0µs
tSU:STA建立重复启动4.7µs
tHD:DAT数据保持时间(SDA 输入)0ns
tSU:DAT数据设置时间(SDA 输入)250ns
tr时钟上升时间10% 至 90%1000ns
tf时钟下降时间90% 至 10%300ns
tSU:STO建立时间停止条件4.0µs
tBUF停止和启动之间的总线空闲时间4.7µs
I2C 时序 – 400kHz
fSCL时钟工作频率SCL 占空比 = 50%400kHz
tHD:STASTART 条件保持时间0.6µs
tLOWSCL 时钟的低电平周期1.3µs
tHIGHSCL 时钟的高电平周期600ns
tSU:STA建立重复启动600ns
tHD:DAT数据保持时间(SDA 输入)0ns
tSU:DAT数据设置时间(SDA 输入)100ns
tr时钟上升时间10% 至 90%300ns
tf时钟下降时间90% 至 10%300ns
tSU:STO建立时间停止条件0.6µs
tBUF停止和启动之间的总线空闲时间1.3µs
HDQ 时序
tB中断时间190µs
tBR中断恢复时间40µs
tHW1主机写入 1 次主机驱动 HDQ0.550µs
tHW0主机写入 0 次主机驱动 HDQ86145µs
tCYCH主机到器件的周期时间器件驱动 HDQ190µs
tCYCD器件到主机的周期时间器件驱动 HDQ190205250µs
tDW1器件写入 1 次器件驱动 HDQ3250µs
tDW0器件写入 0 次器件驱动 HDQ80145µs
tRSPS器件响应时间器件驱动 HDQ190950µs
tTRND主机周转时间主机在器件驱动 HDQ 后驱动 HDQ250µs
tRISEHDQ 线上升到逻辑 1 的时间1.8µs
tRSTHDQ 复位器件复位前,主机将 HDQ 驱动为低电平2.2s
BQ27Z758 I2C 时序图 5-1 I2C 时序

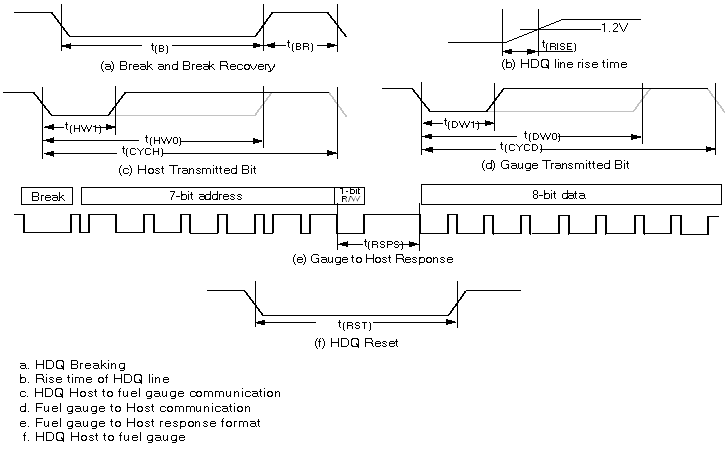

BQ27Z758 HDQ 时序图 5-2 HDQ 时序
