8.3.14.1 F/S 模式协议

控制器通过产生启动条件来启动数据传输。启动条件是当 SCL 为高电平时在 SDA 线上发生从高到低的转换，如图 8-6 所示。所有与 I2C 兼容的器件都应识别启动条件。

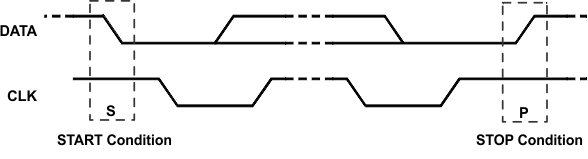

GUID-B8C2B59D-9970-49A1-9CC9-BD7A3E7294BD-low.gif图 8-6 START 和 STOP 条件

控制器随后产生 SCL 脉冲，并在 SDA 线上发送 8 位地址和读取/写入方向位 R/W。在所有传输期间，控制器确保数据有效。有效数据条件要求 SDA 线在时钟脉冲的整个高电平期间保持稳定（请参阅图 8-7）。所有器件都识别控制器发送的地址，并将其与内部固定地址进行比较。只有具有匹配地址的外设器件才会通过在第九个 SCL 周期的整个高电平期间拉低 SDA 线来生成确认（请参阅图 8-8）。在检测到该确认时，控制器便知道已建立与外设的通信链路。

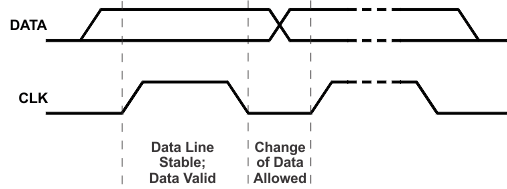

GUID-2ABE00A5-282F-4713-B04F-ED084AAA0F07-low.gif图 8-7 串行接口上的位传输

控制器产生更多的 SCL 周期，以便向外设发送数据（R/W 位为 0）或从外设接收数据（R/W 位为 1）。在任一种情况下，接收器都需要确认发送器发送的数据。因此，确认信号可由控制器或外设产生，具体取决于哪一方是接收器。9 位有效数据序列包含 8 个数据位和 1 个确认位，可根据需要继续。为了用信号指示数据传输结束，控制器通过在 SCL 线处于高电平期间将 SDA 线从高电平拉低来产生停止条件（请参阅图 8-6）。此操作将释放总线并停止与寻址的外设之间的通信链路。所有与 I2C 兼容的器件都必须识别停止条件。在收到停止条件后，所有器件都知道总线已释放，并等待启动条件，接着是匹配的地址。如果事务提前终止，控制器需要发送一个停止条件来防止外设 I2C 逻辑保持在不正确的状态。尝试从本节中未列出的寄存器地址读取数据会导致读出 FFh。

GUID-20220623-SS0I-C5CN-MJSR-QHFDWD6D71ZG-low.svg图 8-8 I2C 总线上的确认
GUID-20220623-SS0I-FRPG-Q3SD-1FTS0RGGTDCG-low.svg图 8-9 总线协议
