6.2.4 信号链

信号链是 CPU 性能评估的重要组成部分，因为它包含任务操作的所有关键组成部分。下面是组成信号链的不同操作。

  • 锁存或响应中断 - 触发事件由硬件锁存，在许多实时控制应用中，硬件会触发 ADC 采样，此时会发生中断，CPU 通过进入 ISR 来响应中断
  • 保存上下文 - CPU 存储其正在执行的当前进程的状态
  • 读取外设或传感器数据 - CPU 必须读取通过外设或传感器获取的值*
  • 执行控制算法 - 中断期间的大部分时间将被控制算法消耗，因为这往往是数学运算最为密集的部分，需要占用大量的 CPU 周期
  • 写入输出值 - 计算出输出值后，通常会将其写入到控制外设中*

* = 读取外设中的数据或向外设中写入数据的效率是实时处理器的一个关键方面。设备的总线架构可能会影响 CPU 对外设进行读取/写入的速度，并且会影响处理时间，因为典型控制循环通常涉及对外设的读取和写入。

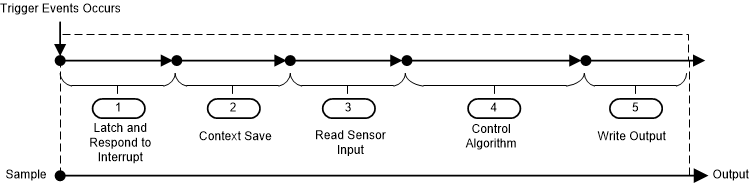

GUID-20210720-CA0I-QGNW-NHJ2-8BXDBQ64HS7M-low.gif图 6-1 信号链。
