4.8 ADC 系统噪声

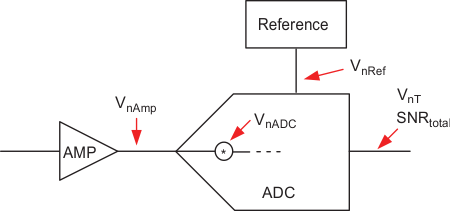

GUID-20210718-CA0I-DX6D-HZBM-Q08H4S0J4CZH-low.gif图 4-8 ADC 噪声。
Equation77. V F S R _ R M S =   V F S R × 0.707 2
Equation78. S N R A D C =   20 × log ⁡ V F S R _ R M S V n A D C
Equation79. V n A D C =   V F S R _ R M S 10 S N R A D C 20
Equation80. V n T =   V n A D C 2 + V n A m p 2 + V n R e f 2
其中

VFSR = 来自数据表的 ADC 满量程

VFSR_RMS = 将查找对 ADC 应用的正弦波的最大 RMS 振幅。将 ADC 满量程除以 2，即可将峰-峰值转换为峰值。乘以 0.707 即可转换为 RMS。

SNRADC = 来自数据表的数据转换器信噪比规格

VnADC = 通过 SNR 方程推导出的噪声，以 VRMS 表示。将噪声转换为电压之后，即可将其与放大器噪声和基准噪声合并。

VnAmp = 使用数据表参数计算或模拟出的放大器噪声，以 VRMS 表示

VnRef = 使用数据表参数计算或模拟出的基准噪声，以 VRMS 表示

VnT = 将 ADC 噪声、放大器噪声和基准噪声相加得出的总噪声，以 VRMS 表示
