2.7.2 滤波器阶数

过滤器可以为一阶、二阶、三阶等。这是由Topic Link Label10.2中所述的极点数量定义的。本章将重点介绍一阶和二阶滤波器。图 2-7 显示了一阶滤波器（红色曲线）和二阶滤波器（蓝色曲线）之间的幅度图差异。

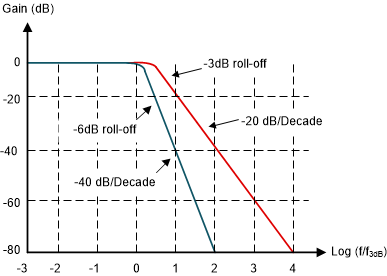

GUID-20210710-CA0I-RLC6-P94Q-QS1GTZZQKVSX-low.gif图 2-7 滤波器响应曲线。

定义：

  • 无源： 仅包含电阻器、电容器和电感器等无源器件。
  • 有源：包含运算放大器等有源器件，同时仍使用电阻器和电容器。
表 2-5 一阶滤波器。
滤波器类型 有源/无源 电路 增益 (Vout/Vin)
低通 无源 X C R 2 + X C 2
高通 无源 R R 2 + X C 2
低通 有源 X C R 2 + X C 2 = 1
高通 有源 R R 2 + X C 2 = 1

其中

一阶低通滤波器的传递函数

Equation32. H s =   ω C s + ω C

一阶高通滤波器的传递函数

Equation33. H s =   s s + ω C

截止频率

Equation34. f C =   1 2 π R C
Equation35. ω C = 2 π f C

电容性电抗

Equation36. X c =   1 2 π f C
表 2-6 二阶滤波器。
滤波器类型 有源/无源 电路 增益 (Vout/Vin)
低通 无源 1 2 n 其中 n 为级数
高通 无源
低通 有源 1 +   R A R B
高通 有源

其中

二阶低通滤波器的传递函数

Equation37. H s =   ω C 2 s 2 + 2 ω C s +   ω C 2

二阶高通滤波器的传递函数

Equation38. H s =   s 2 s 2 + 2 ω C s +   ω C 2

截止频率（具有相同的电容器和电阻器值）

Equation39. f C = 1 2 π R C
Equation40. ω C = 2 π f C

截止频率（具有不同的电容器和电阻器值）

Equation41. f C =   1 2 π R 1 R 2 C 1 C 2
Equation42. ω C = 2 π f C
