2.6 离散时域

离散时间是指在不同的独立“时间点”发生的变量。离散时间信号是由一系列数目组成的时间序列，可通过图 2-6 中所示的方法以均匀间隔的时间从连续时间信号中获得。

数字控制的优点

  • 高可重复性和高可靠性
  • 易于进行原型设计和更改

数字控制的缺点

  • 导致反馈回路中的“延迟”增加
  • 性能比模拟控制低

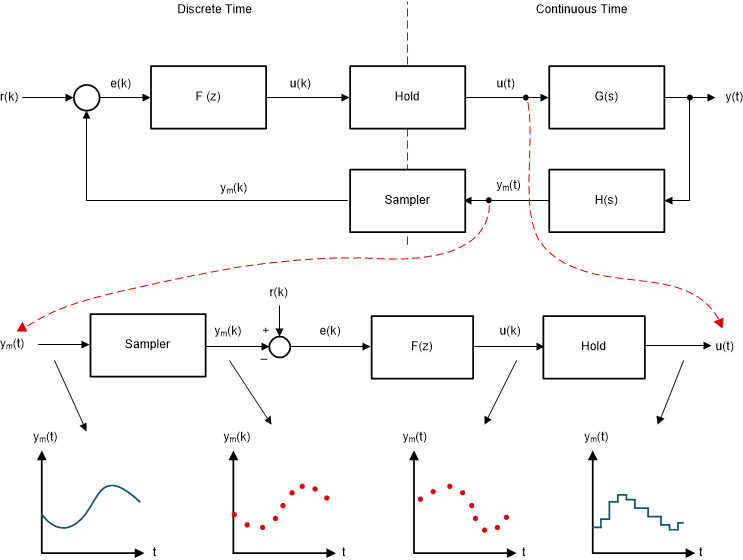

GUID-20210710-CA0I-R5MH-NT1J-6S3QTJGBB9SS-low.gif图 2-5 数字控制系统。

定义：

  • 示例：表示为数字序列的信号。
  • 采样周期 (T)：样本之间的时间间隔。
  • 采样频率 ( F T )：采样周期的倒数。
图 2-6 采样。
注： 在实践中，使用 ADC 对连续时间信号进行采样
