2.1 组装说明

开始使用新的 BP-AM2BLDCSERVO BoosterPack 和新的 LP-AM2x LaunchPad 时，必须遵循以下组装步骤。

  1. BP-AM2BLDCSERVO 和 LP-AM2x LaunchPad 均已断电。
  2. BP-AM2BLDCSERVO 和 LP-AM2x LaunchPad 可以通过其 LaunchPad 连接器连接。
  3. 连接 LP-AM2x LaunchPad 电源和调试电缆（如有必要），并保持 LaunchPad 未通电。
  4. 将 24V 直流电源（电流限值为 8A）连接到 BoosterPack 螺纹接线端子，并保持电源断电。
  5. 将电机驱动器输出连接到 BoosterPack 螺纹接线端子。
  6. 将编码器电源/数据电缆/导线连接到 BoosterPack Dsub15 连接器或 100mil 间距接头。
  7. 将旋转变压器电源/数据电缆/导线连接到 BoosterPack Dsub15 连接器或 100mil 间距接头。
  8. 在打开电源并测试系统之前，请确认所有电机和编码器轴没有障碍物。

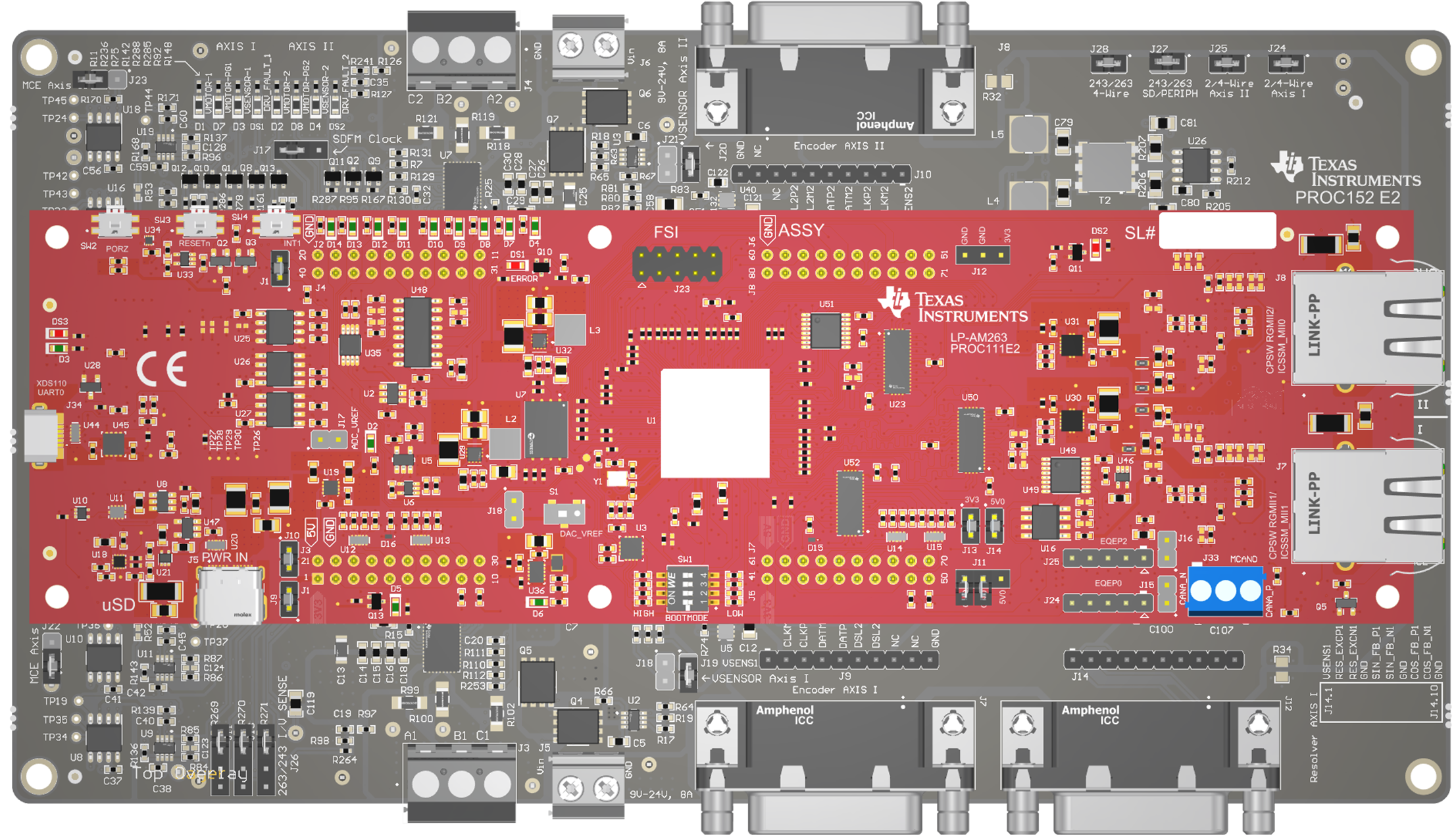

GUID-AFF862FF-FEFB-4562-BAA1-BC7F7C5641D4-low.png图 2-1 LP-AM243 与 BP-AM2BLDCSERVO 配对
