2.10 测试结果

使用 VSA 软件对收到的数据进行解调和分析。图 2-5 显示了分析结果，包括收到的星座图、频谱和误差矢量幅度 (EVM) 性能。对 LTE 帧内的 18 个插槽或 126 个 OFDM 符号进行分析。图 2-4 所示为用于解调的 VSA 设置的详细信息。

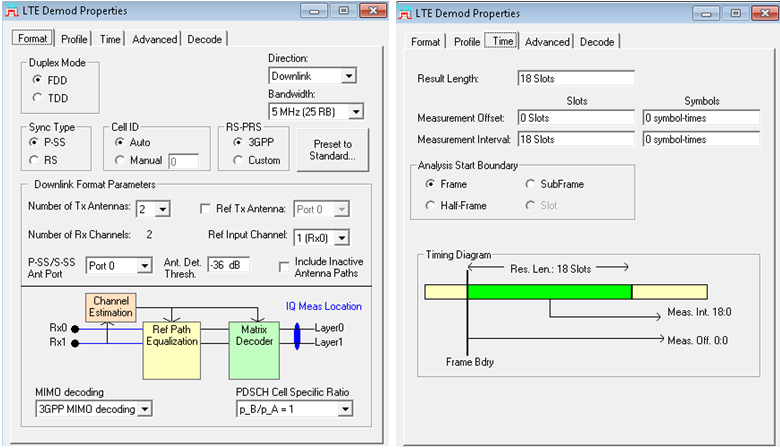

GUID-3E455181-CBA1-4486-BB42-2F0582BD3EB3-low.png图 2-4 5MHz LTE 2x2 MIMO 波形的 VSA 解调设置
GUID-41627788-5D48-4359-833E-5E671C35380E-low.png图 2-5 解调后的星座图、频谱、EVM 与载波频率和误差摘要结果
