GPMC 和 NAND 闪存 - 异步模式

表 6-68表 6-69 展示了 GPMC 和 NAND 闪存的时序要求和开关特性 - 异步模式。

表 6-68 GPMC 和 NAND 闪存时序要求 – 异步模式 请参阅图 6-60
编号 参数 说明 模式(4) 最小值 最大值 单位
133MHz
GNF12(1) tacc(d) 访问时间,输入数据 GPMC_AD[15:0](3) div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
J(2) ns
GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后,输入数据通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
J = AccessTime × (TimeParaGranularity + 1) × GPMC_FCLK(3)
GPMC_FCLK 是通用存储器控制器内部功能时钟周期(以 ns 为单位)。
对于 div_by_1_mode:
  • GPMC_CONFIG1_i 寄存器:GPMCFCLKDIVIDER = 0h:
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 GPMC_FCLK_MUX:
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = CPSWHSDIV_CLKOUT3 = 2000/15 = 133.33MHz

对于 TIMEPARAGRANULARITY_X1:
  • GPMC_CONFIG1_i 寄存器:TIMEPARAGRANULARITY = 0h = x1 延迟(影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS)
表 6-69 GPMC 和 NAND 闪存开关特性 – 异步模式 请参阅图 6-58图 6-59图 6-60图 6-61
编号 参数 模式(4) 最小值 最大值 单位
GNF0 tw(wenV) 脉冲持续时间,输出写入使能 GPMC_WEn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
A ns
GNF1 td(csnV-wenV) 延迟时间,输出片选 GPMC_CSn[i](2) 有效到输出写入使能 GPMC_WEn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
B - 2 B + 2 ns
GNF2 tw(cleH-wenV) 延迟时间,输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 高电平到输出写入使能 GPMC_WEn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
C - 2 C + 2 ns
GNF3 tw(wenV-dV) 延迟时间,输出数据 GPMC_AD[15:0] 有效到输出写入使能 GPMC_WEn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
D - 2 D + 2 ns
GNF4 tw(wenIV-dIV) 延迟时间,输出写入使能 GPMC_WEn 无效到输出数据 GPMC_AD[15:0] 无效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
E - 2 E + 2 ns
GNF5 tw(wenIV-cleIV) 延迟时间,输出写入使能 GPMC_WEn 无效到输出低字节使能和命令锁存使能 GPMC_BE0n_CLE 无效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
F - 2 F + 2 ns
GNF6 tw(wenIV-CSn[i]V) 延迟时间,输出写入使能 GPMC_WEn 无效到输出片选 GPMC_CSn[i](2) 无效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
G - 2 G + 2 ns
GNF7 tw(aleH-wenV) 延迟时间,输出地址有效和地址锁存使能 GPMC_ADVn_ALE 高电平到输出写入使能 GPMC_WEn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
C - 2 C + 2 ns
GNF8 tw(wenIV-aleIV) 延迟时间,输出写入使能 GPMC_WEn 无效到输出地址有效和地址锁存使能 GPMC_ADVn_ALE 无效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
F - 2 F + 2 ns
GNF9 tc(wen) 周期时间,写入 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
H ns
GNF10 td(csnV-oenV) 延迟时间,输出片选 GPMC_CSn[i](2) 有效到输出使能 GPMC_OEn_REn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
I - 2 I + 2 ns
GNF13 tw(oenV) 脉冲持续时间,输出使能 GPMC_OEn_REn 有效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
K ns
GNF14 tc(oen) 周期时间,读取 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
L ns
GNF15 tw(oenIV-CSn[i]V) 延迟时间,输出使能 GPMC_OEn_REn 无效到输出片选 GPMC_CSn[i](2) 无效 div_by_1_mode;
GPMC_FCLK_MUX;
TIMEPARAGRANULARITY_X1
M - 2 M + 2 ns
在 GPMC_CSn[i] 中,i 等于 0、1、2 或 3。
GPMC_FCLK 是通用存储器控制器内部功能时钟周期(以 ns 为单位)。
对于 div_by_1_mode:
  • GPMC_CONFIG1_i 寄存器:GPMCFCLKDIVIDER = 0h:
    • GPMC_CLK 频率 = GPMC_FCLK 频率

对于 GPMC_FCLK_MUX:
  • CTRLMMR_GPMC_CLKSEL[1-0] CLK_SEL = 00 = CPSWHSDIV_CLKOUT3 = 2000/15 = 133.33MHz

对于 TIMEPARAGRANULARITY_X1:
  • GPMC_CONFIG1_i 寄存器:TIMEPARAGRANULARITY = 0h = x1 延迟(影响 RD/WRCYCLETIME、RD/WRACCESSTIME、PAGEBURSTACCESSTIME、CSONTIME、CSRD/WROFFTIME、ADVONTIME、ADVRD/WROFFTIME、OEONTIME、OEOFFTIME、WEONTIME、WEOFFTIME、CYCLE2CYCLEDELAY、BUSTURNAROUND、TIMEOUTSTARTVALUE、WRDATAONADMUXBUS)

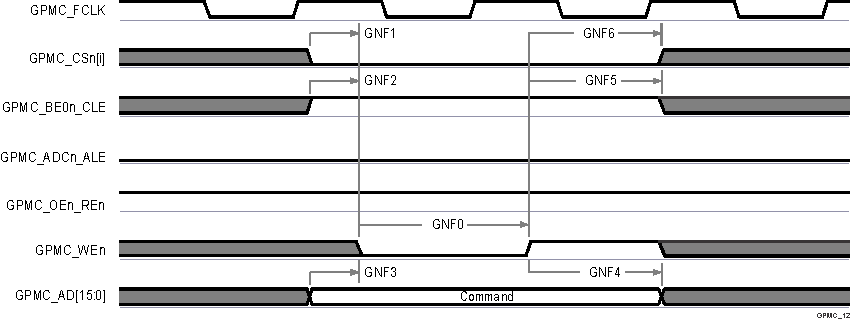

TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NAND 闪存 - 命令锁存周期
在 GPMC_CSn[i] 中,i 等于 0、1、2 或 3。
图 6-58 GPMC 和 NAND 闪存 - 命令锁存周期
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NAND 闪存 - 地址锁存周期
在 GPMC_CSn[i] 中,i 等于 0、1、2 或 3。
图 6-59 GPMC 和 NAND 闪存 - 地址锁存周期
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NAND 闪存 - 数据读取周期
GNF12 参数说明了在内部对输入数据进行采样所需的时间。该参数以 GPMC 功能时钟周期数表示。从读取周期开始到 GNF12 功能时钟周期结束后,输入数据将通过有效功能时钟边沿在内部采样。GNF12 值必须存储在 AccessTime 寄存器位字段内。
GPMC_FCLK 是内部时钟(GPMC 功能时钟),不从外部提供。
在 GPMC_CSn[i] 中,i 等于 0、1、2 或 3。在 GPMC_WAIT[j] 中,j 等于 0 或 1。
图 6-60 GPMC 和 NAND 闪存 - 数据读取周期
TDA4VEN-Q1 TDA4AEN-Q1 GPMC 和 NAND 闪存 - 数据写入周期
在 GPMC_CSn[i] 中,i 等于 0、1、2 或 3。
图 6-61 GPMC 和 NAND 闪存 - 数据写入周期
