HVAC 控制模块

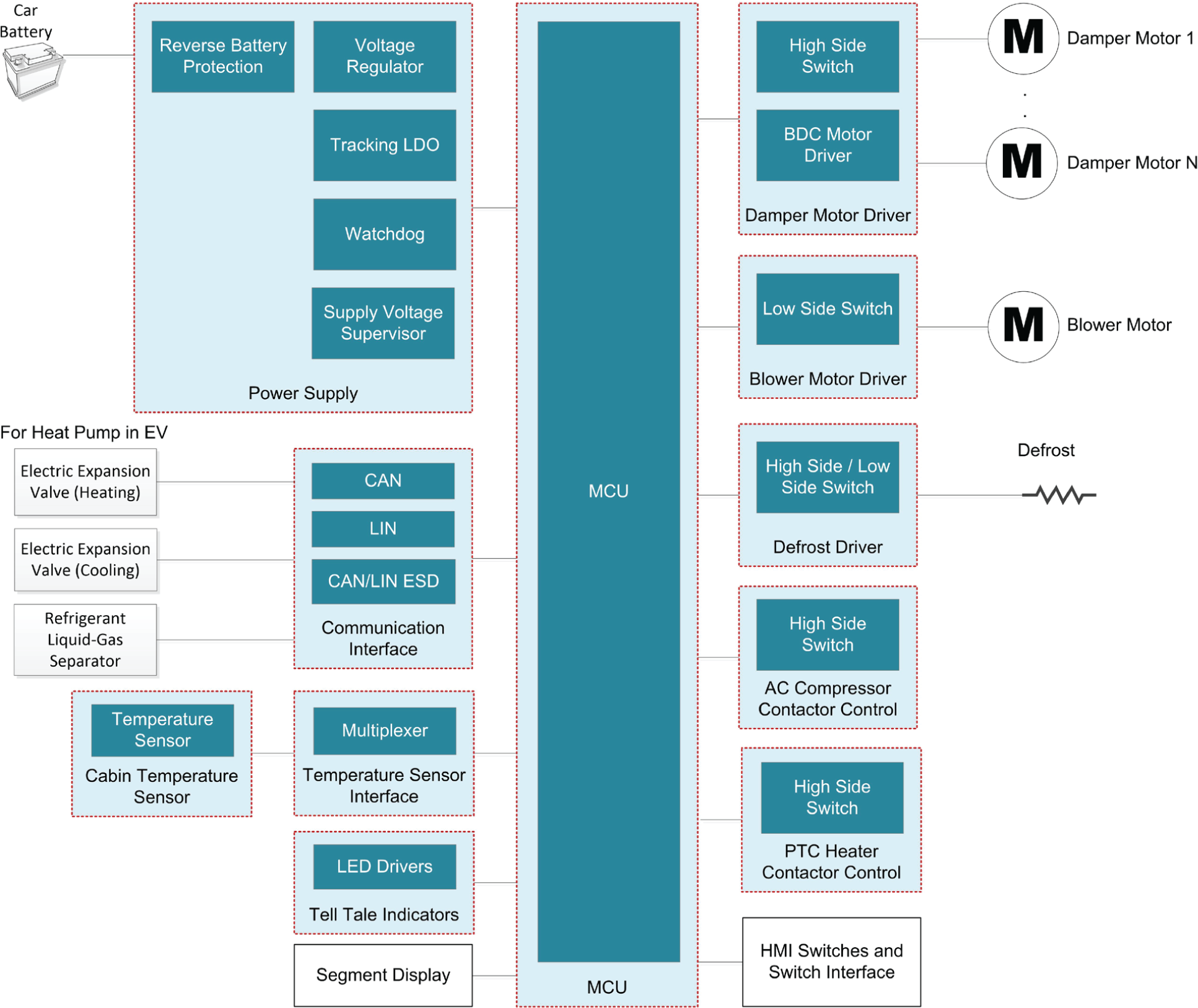

图 7 是 HVAC 控制模块的典型方框图。HVAC 控制模块控制高压接触器，该高压接触器用于将高压电池连接到 BLDC 电机和 PTC 加热器以及将其断开。该方框图还显示了风门电机控制器、除霜加热器、通信接口和电源子系统。

GUID-3E1CD054-5C2B-4A22-8C5C-58E9E8846C1E-low.png图 7 HVAC 控制模块。
