4.1.5 RXADC 和 FBADC 评估

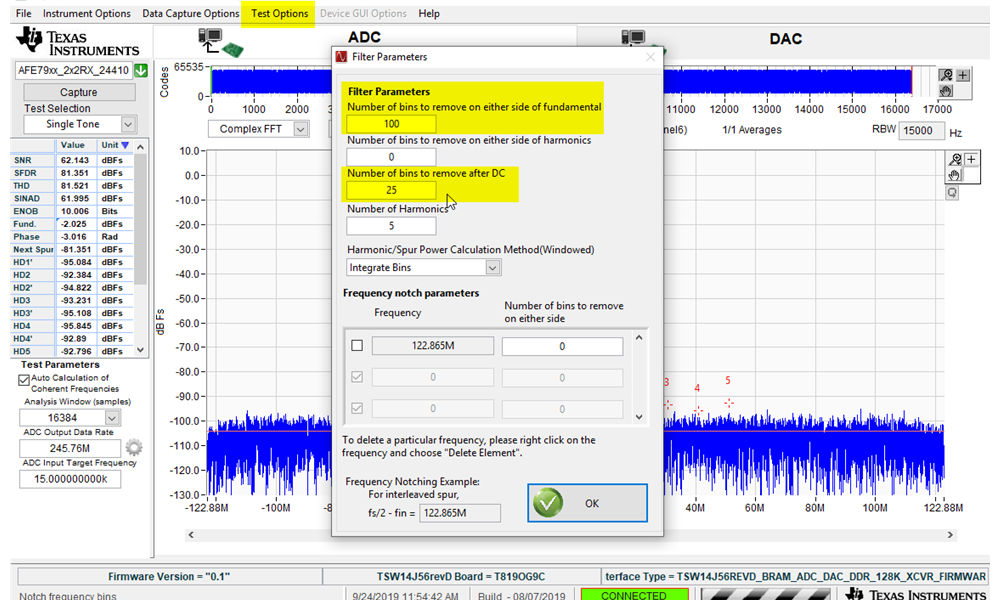

  1. 在开始采集 RXADC 和 FBADC 性能之前，请设置 HSDC PRO 测试选项。转到 Test Options 以进入 Filter Parameters 菜单。默认情况下，需要在基波任一侧删除 25 个频段并在直流附近删除 25 个频段。根据图 4-9，将要在基波任一侧删除的频段数量更改为 100。
    1. 由于 RXADC 在 16384 采样点处的数据速率为 245.76MSPS，因此消除了基波任一侧的 1.5MHz 频段。
    2. 由于 FBADC 在 16384 采样点处的数据速率为 491.52MSPS，因此消除了基波任一侧的 3.0MHz 频段。
    3. 要消除的频段数量为 TI 的标准建议。该建议用于消除 ADC 采样时钟带内相位噪声对宽带噪声（用于通过 FFT 引擎计算 SNR）的影响。请根据最终应用标准调整频段数量。
    TRF-LSC-AFE7950EVM HSDC PRO ADC 性能 FFT 频段配置图 4-9 HSDC PRO ADC 性能 FFT 频段配置
  2. 将射频信号发生器输出连接到 J3 (RXA_IN)、J1 (RXB_IN) 和 J4 (RXC_IN)，以捕获 ADC 的射频输入。在 HSDC PRO 应用程序上，按 Capture 按钮采集 ADC 数据。
  3. 馈入相对于通道频率的偏移为 10MHz 的音调。例如，将 2210MHz 馈送到 RXA_IN，将 5010MHz 馈送到 RXB_IN，将 6010MHz 馈送到 FB1_IN。设置信号电平以在 ADC 输出端获取约 -4dBFS。由于不同通道的增益不同，因此信号发生器输出电平会有所不同。
    1. 在 FFT 通道选择中，RXA_IN 是通道 1 和 2
    2. 在 FFT 通道选择中，RXB_IN 是通道 3 和 4
    3. 在 FB 模式 FFT 通道选择中，FB1_IN 是通道 1 和 2
  4. 同样，将 7510MHz 馈送到 RXC_IN，将 6010MHz 馈送到 FB2_IN。设置信号电平以在 ADC 输出端获取约 -4dBFS。
    1. 在 FFT 通道选择中，RXC_IN 是通道 5 和 6
    2. 在 FB 模式 FFT 通道选择中，FB2_IN 是通道 3 和 4
  5. 对于反馈 ADC，执行以下命令或通过 F5 键执行 AFE79xx_FB_Capture.py。
    1. ###### Configure FB-ADC
####################################################
AFE.TOP.overrideTdd(0,3,0)
hsdcparam.fb.Datarate=sysParams.FadcFb/sysParams.ddcFactorFb[0]*1e6confighsdcpro().fb()
