2.1.1.1 安装和设置 Vivado Lab Tools

对于 DAC39RF12EVM，需要安装 Vivado Lab Tools。请按照本节中概述的步骤操作。

  1. 为 AMD 创建用户帐户并登录。

    1. 下载前请填写适当的信息。

    2. 完成后，按下载按钮。

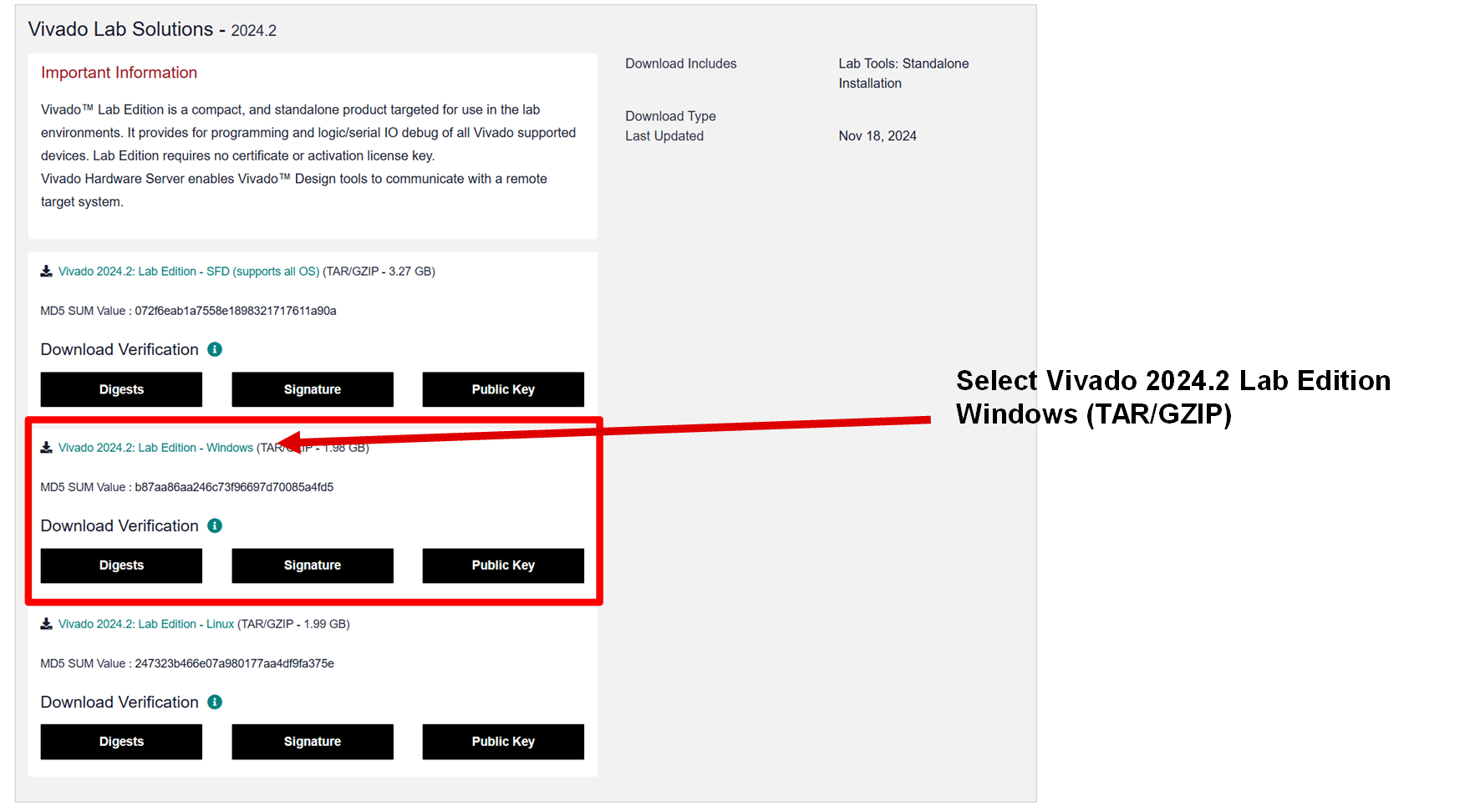

  2. 下载文件类型为 .tar 文件。在 Windows 中，您可以打开 .tar 文件并进行浏览。

  3. 接下来，在 Vivado_Lab_Win_2024.2_1113_1001 文件夹中查找 <xsetup.exe> 文件

    1. 右键单击并执行，窗口将要求您"全部解压"。

  4. 解压文件后，打开文件夹并找到 "xsetup.exe"。

    1. 右键单击该文件并安装。Windows 可能会要求权限。

  5. 按照下图所示的步骤顺序完成 Xilinx Lab Tools 的安装。

DAC39RF12EVM

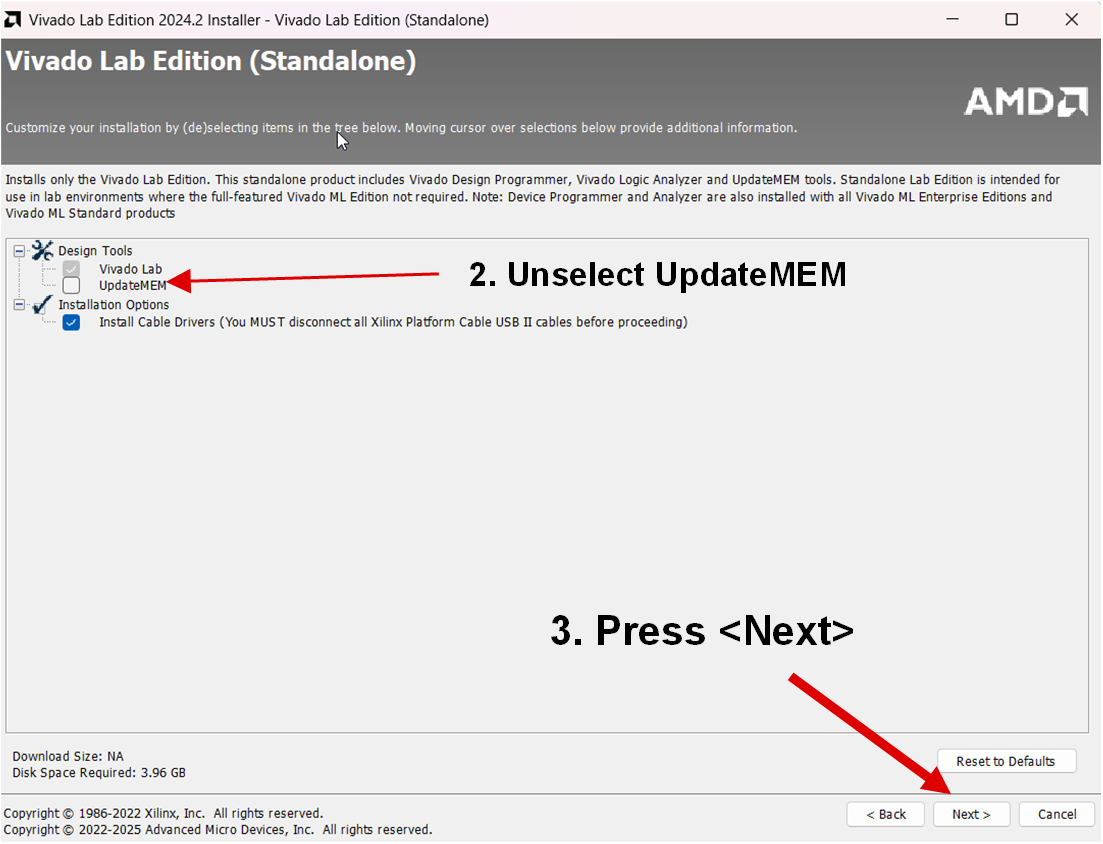

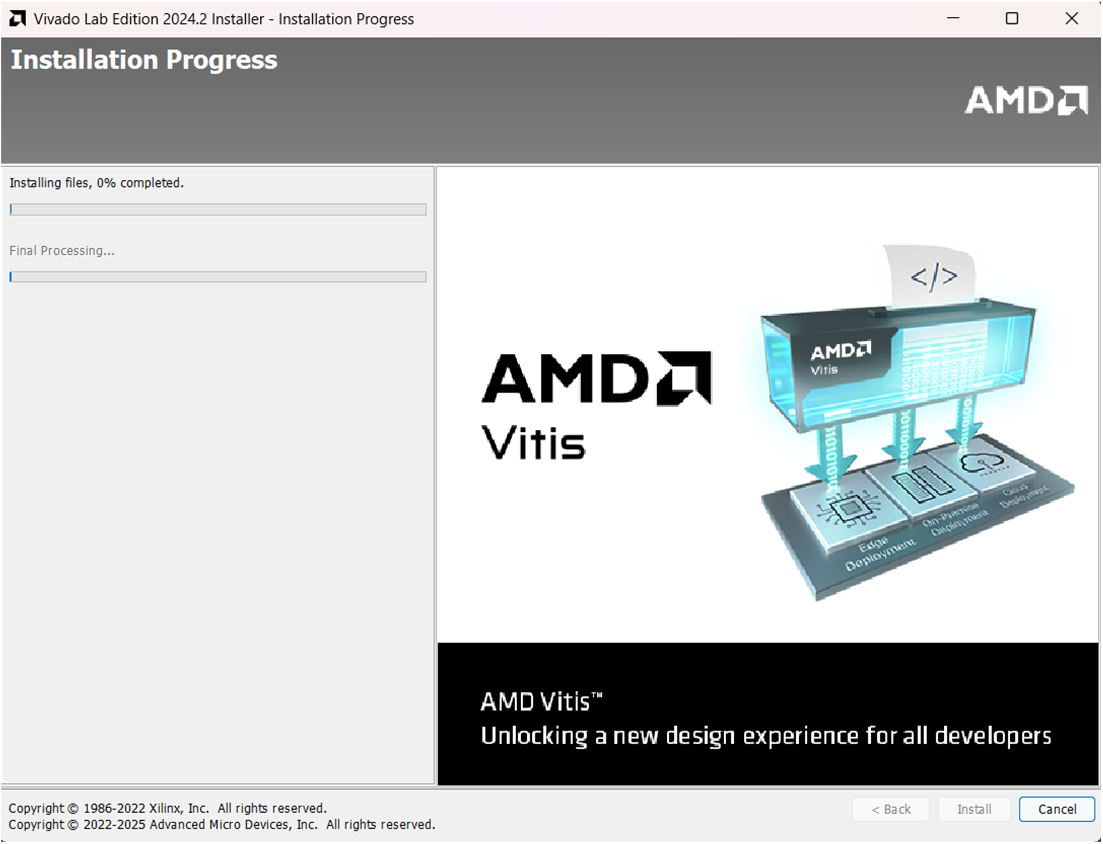

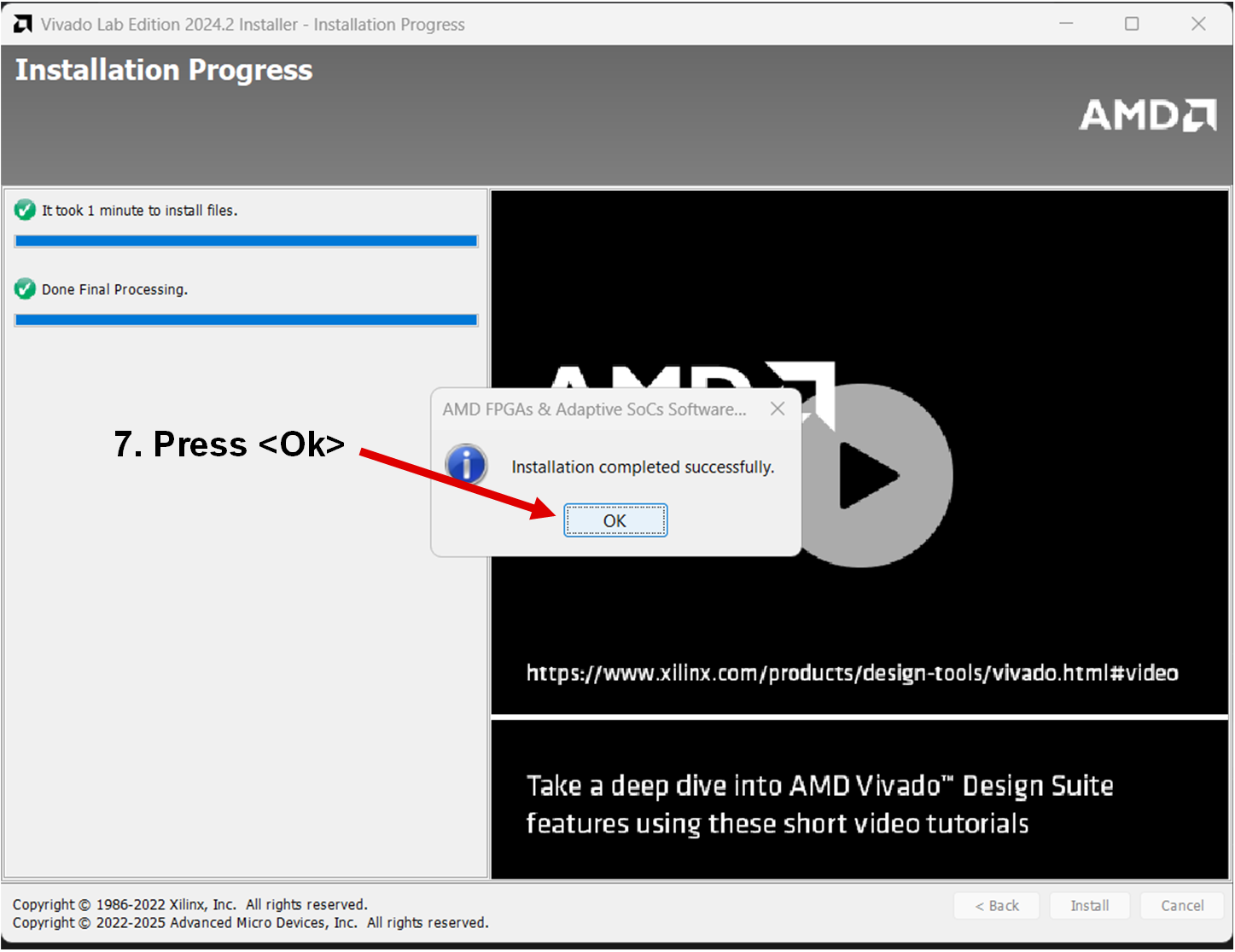

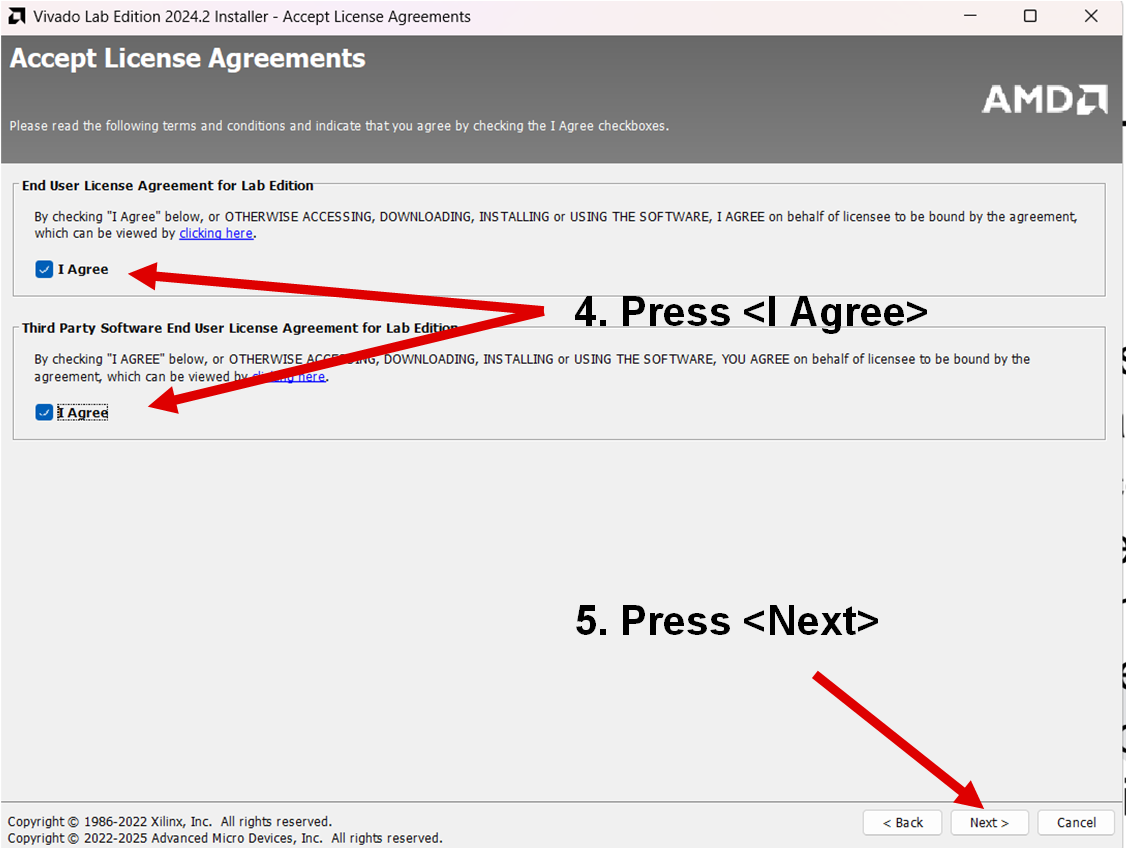

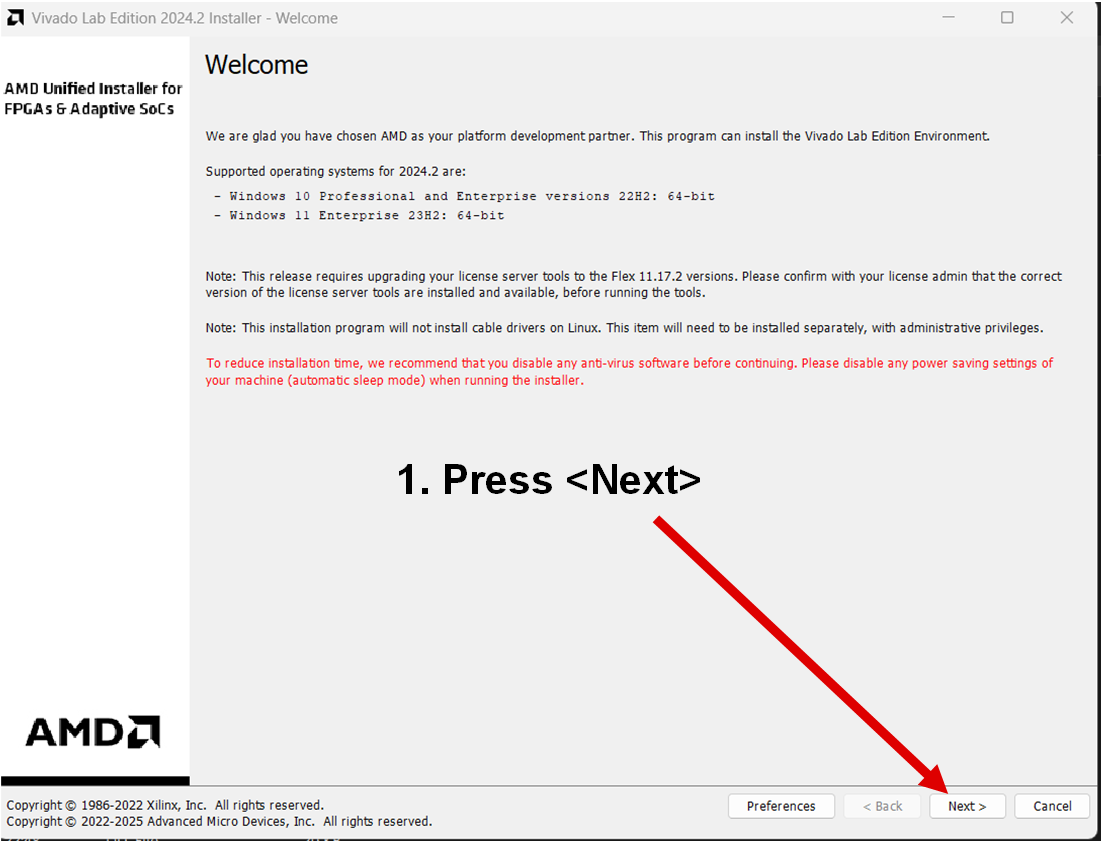

DAC39RF12EVM 安装 Vivado Lab Tools图 2-2 安装 Vivado Lab Tools
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM

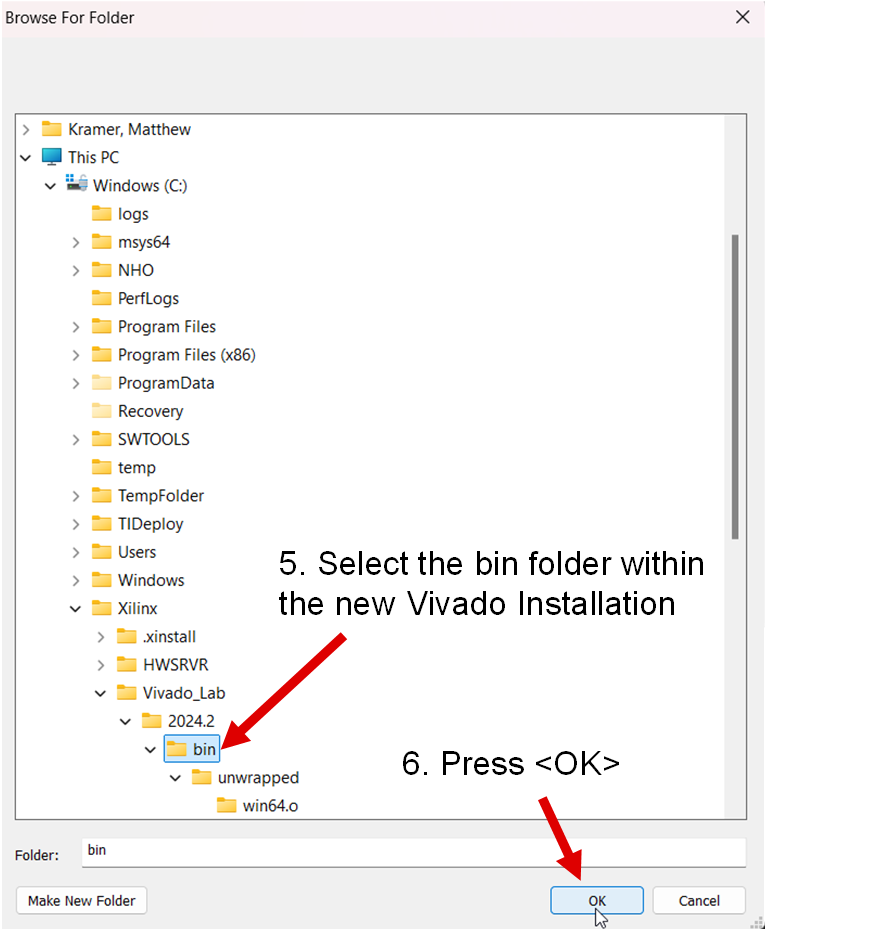

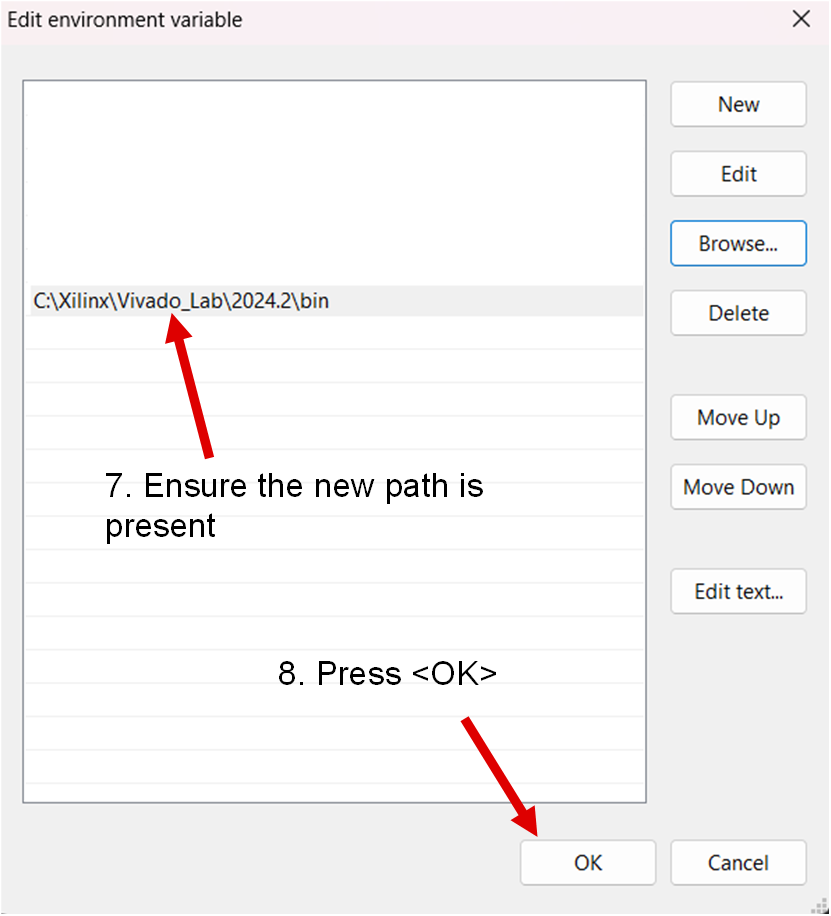

DAC39RF12EVM 将 Vivado Lab Tools 添加到 Windows 路径图 2-3 将 Vivado Lab Tools 添加到 Windows 路径
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM
DAC39RF12EVM
完成此操作后，可以运行 J59_Server。
