6.4.1 APLL DCO

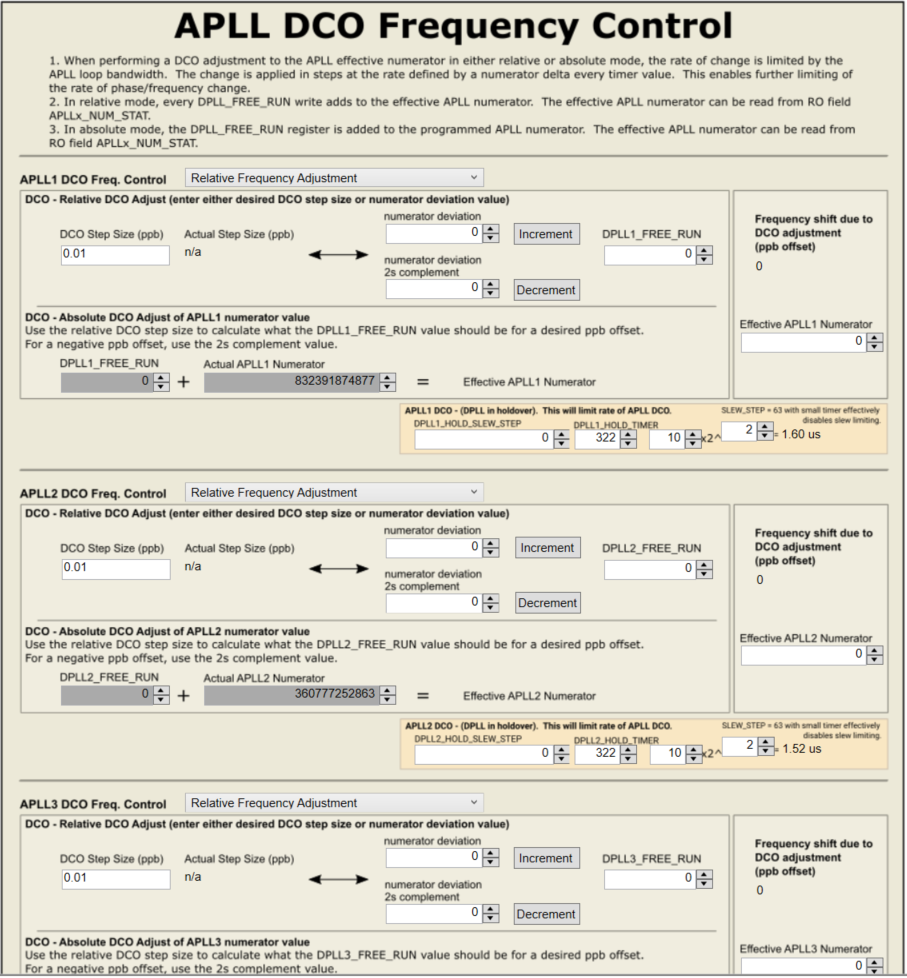

要针对给定的 APLL 使用 DCO 偏移控制，请在下图显示的 DCO Step Size (ppb) 框中输入 DCO ppb 步长值。输入的步长用于计算分子偏差和二进制补码分子偏差。要执行偏移，必须按下“Increment”或“Decrement”按钮。增量会将分子偏差写入 DPLLx_FREE_RUN 控件，这将导致按照 DCO Step Size (ppb) 指定的量发生正频移。减量会将二进制补码分子偏差写入 DPLLx_FREE_RUN 控件，这将导致按照 DCO Step Size (ppb) 指定的量发生负频移。

发生调整时的压摆率在 DPLLx_HOLD_SLEW_STEP 控件上进行设置。确保 DPLLx_HOLD_SLEW_STEP 不等于 0，否则不会进行调整。建议的 DPLLx_HOLD_SLEW_STEP 值为 63（最大值）。将值设为 63 可实现最快的调整速度。

LMK5C33414AEVM APLL DCO 控件图 6-16 APLL DCO 控件
